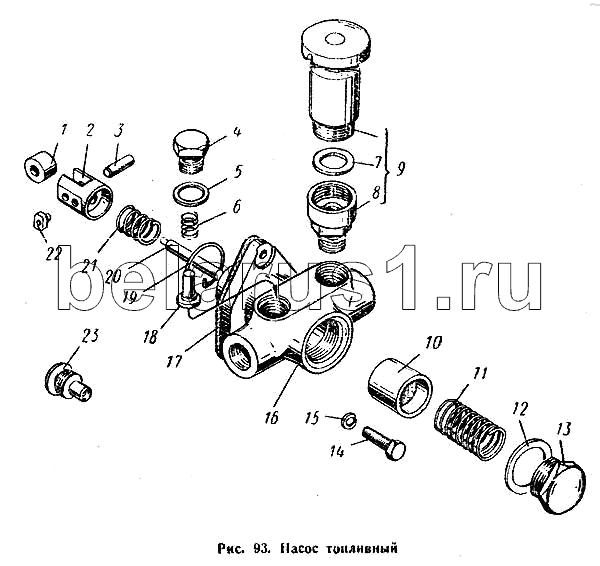

Каталог запасных частей к технике: ПТЗ К-700. Насос топливный
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1106216-В | 236-1106216-В | Корпус топливного насоса | |
| 236-1106222 | 236-1106222 | Шток толкателя с втулкой в сборе | |
| 236-1106302 | 236-1106302 | Шток поршня насоса | |
| 258926-П29 | 258926-П29 | Штифт | |
| 236-1106292 | 236-1106292 | Цилиндр ручного насоса | |
| 236-1106314 | 236-1106314 | Тарелка рукоятки | |
| 236-1106268 | 236-1106268 | Седло клапана | |
| 236-1106312 | 236-1106312 | Рукоятка ручного насоса в сборе | |
| 236-1106316 | 236-1106316 | Рукоятка ручного насоса | |
| 236-1106298 | 236-1106298 | Поршень ручного насоса в сборе | |
| 236-1106300 | 236-1106300 | Поршень ручного насоса | |
| 236-1106210-А2 | 236-1106210-А2 | Заказать Заказать | Насос топливный в сборе |
| 1 | 236-1106242 | Ролик толкателя | |
| 2 | 236-1106240 | Толкатель поршня | |
| 3 | 236-1106244 | Ось ролика | |
| 4 | 236-1106276 | Пробка клапана | |
| 5 | 312367-П | Шайба | |
| 5 | 312367-П | Шайба | |
| 6 | 236-1106272 | Пружина клапана | |
| 7 | 236-1106306-А | Прокладка поршня | |
| 8 | 236-1106322 | Корпус цилиндра с втулкой в сборе | |
| 9 | 236-1106288 | Насос ручной в сборе | |
| 10 | 236-1106228 | Поршень топливного насоса | |
| 11 | 236-1106232 | Пружина поршня | |
| 12 | 312368-П | Шайба | |
| 13 | 236-1106234 | Пробка пружины | |
| 14 | 201420-П29 | Болт крепления топливных трубок | |
| 15 | 252134-П29 | Шайба пружинная | |
| 16 | 236-1106212-А2 | Корпус топливного насоса в сборе | |
| 17 | 236-1106285 | Прокладка топливного насоса | |
| 18 | 236-1106264 | Клапан топливного насоса | |
| 19 | 236-1106256 | Кольцо стопорное толкателя | |
| 20 | 236-1106252-Б | Шток толкателя | |
| 21 | 236-1106248 | Пружина толкателя | |
| 22 | 236-1106246 | Сухарь толкателя | |
| 23 | 236-1106223 | Втулка штока толкателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
