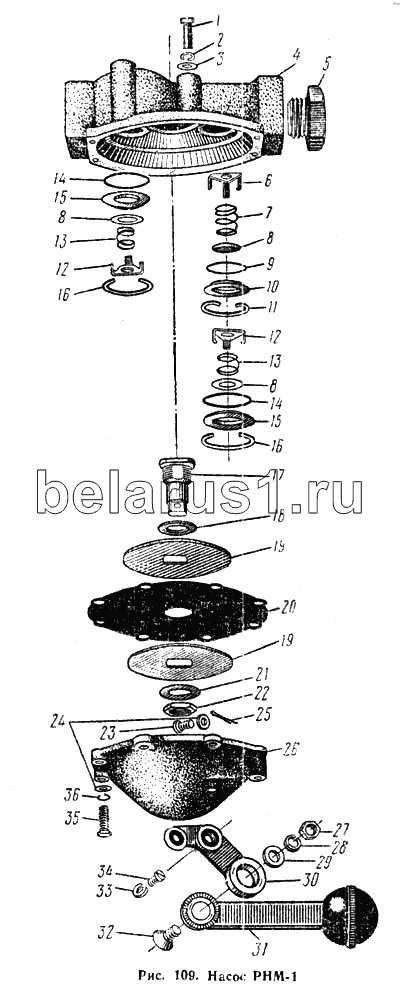

Каталог запасных частей к технике: ПТЗ К-700. Насос РНМ-1

1

2

3

4

5

6

7

8

8

8

9

10

11

12

12

13

13

14

14

15

15

16

16

17

18

19

19

20

21

22

23

23

24

25

26

27

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
РНМ-1	РНМ-1		Ручной бензиновый насос
1	300ТА-6-14		Болт
2	Шайба пружинная 6Н		Шайба пружинная 6Н
3	3402А-Т-6-12		Шайба
4	РМ-101		Корпус
5	307.002		Заглушка
6	РМ-112		Пружинодержатель редукционного клапана
7	443.001		Пружина
8	РМ-113		Тарелка редукционного клапана
9	212.001		Кольцо
10	РМ-119		Корпус редукционного клапана
11	РМ-120А		Кольцо стопорное редукционного клапана
12	РМ-118		Пружинодержатель
13	443.002		Пружина
14	212.002		Кольцо
15	РМ-117		Корпус клапана
16	РМ-116		Кольцо стопорное
17	РМ-105А		Болт мембраны
18	388.004		Прокладка тарелки
19	РМ-104		Тарелка
20	РМ-103		Мембрана
21	РМ-108		Замок
22	474.006		Гайка
23	РМ-109		Ось болта мембраны
23	Шайба пружинная 8Н		Шайба пружинная 8Н
24	3402А-0.8-5-10		Шайба
25	Шплинт 1,5Х12-001		Шплинт 1,5Х12-001
26	РМ-15		Крышка в сборе
27	3301А-3		Гайка
29	Шайба 3402А-1-8-11		Шайба 3402А-1-8-11
30	РМ-14А		Рычаг
31	РМ-16		Рукоятка в сборе
32	3063А-8-26		Болт
33	РМ-115		Замок
34	РМ-123		Ось рычага
35	466.001		Болт
36	Шайба пружинная 5Н		Шайба пружинная 5Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
