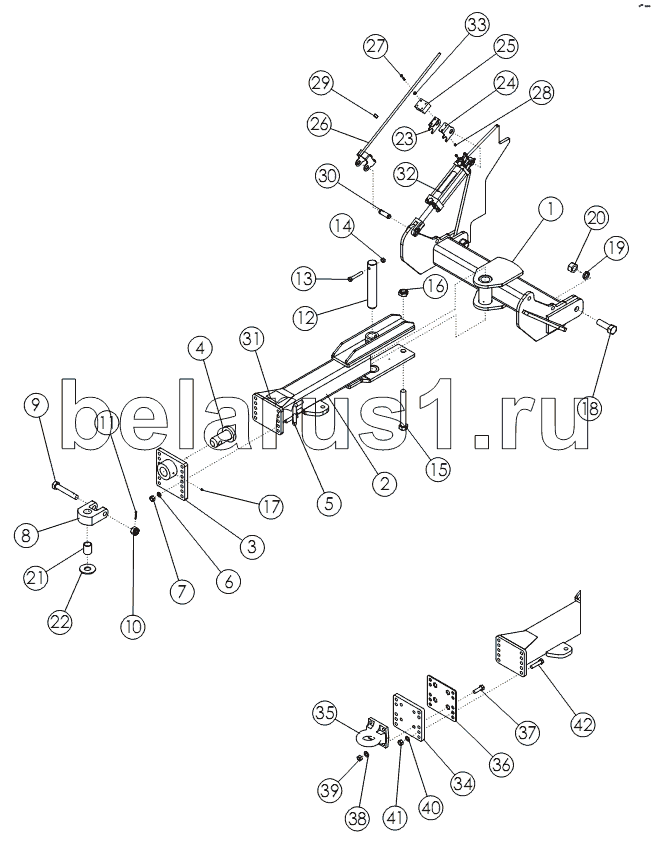

Каталог запасных частей к технике: Amity-2007 WIC 6 row. Сцепка

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	63192		Кронштейн дышла
2	63195		Дышло
3	57930		WLDMT-HITCH PLATE
4	62101		WLDMT-PIN
5	1012059		BOLT-HEX: .75 X 3.00 NC GR5 ZP
6	1012061		WASHER-LOCK: .75 ZP
7	1011620		NUT-HEX: .75 NC GR2 ZP
8	64476		PLATE-PULL HITCH
9	62477		BOLT-HITCH DRILLED
10	62088		NUT-SLOTTED: 1.13 NC GR5 ZP
11	1013473		PIN-COTTER: .19 X 2.00 NP
12	50678		PIN
13	1015117		BOLT-HEX: .63 X 4.00 NC GR8 ZP
14	1016595		NUT-TOPLOCK: .63 NC GR5 ZP
15	1030756		BOLT-HEX: 1.25 X 10.50 NC GR5 ZP
16	1030759		NUT-TOPLOCK: 1.25 NC ZP
17	1011748		ZERK-GREASE
18	1030757		BOLT-HEX: 1.38 X 4.25 NC GR5 ZP
19	1030760		WASHER-LOCK: 1.38 ZP
20	1030758		NUT-HEX: 1.38 NC ZP
21	64614		SLEEVE 1.38
22	68645		WASHER-FLAT: 2.00 ZP GR8
22	58925		WASHER-HARDENED: 4.00 X 1.63
23	63995		TOP BRACKET - RH
24	63996		TOP BRACKET - LH
25	63383		POLY GUIDE BLOCK
26	63999		WLDMT - BOTTOM BRACKET
27	1016211		BOLT-HEX: .25 X 2.00 NC GR5
28	1030946		NUT-TOPLOCK
29	63359		COLLAR-SET: .563 ZP
30	63406		PIN-CLEVIS: 1.00 X 4.00 ZP
31	52248R		DECAL-CAUTION
32	63405		DECAL-DEPTH GAUGE
33	1020416		WASHER-FLAT: .25 ZP
34	64201		Плит а сцепки
35	64200		Скоба для ХТЗ
36	64254		Плита-проставка
37	62096		BOLT-HEX: .75 X 2.50 NC GR8 ZP
38	1021584		Шайба
39	1011434		NUT-TOPLOCK
40	1012061		WASHER-LOCK: .75 ZP
41	1011620		NUT-HEX: .75 NC GR2 ZP
42	1032271		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
