Каталог запасных частей к технике: Amity-2007 WIC 6 row. Копач
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38

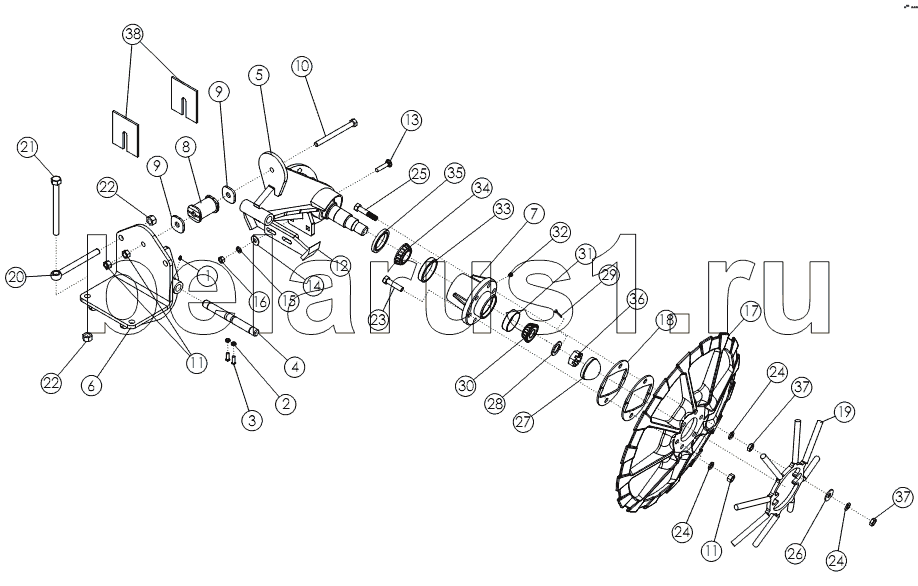

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1011748 | ZERK-GREASE | |
| 2 | 1013519 | NUT-JAM: .38 NC GR2 ZP | |
| 3 | 50813 | Установочный винт | |
| 4 | 64376 | Ось | |
| 5 | 63615 | Подвеска копачей с полуосями | |
| 6 | 50146 | Базовый угольник крепления | |
| 7 | 63655 | Ступица колеса | |
| 8 | 50134 | Проставка | |
| 9 | 50137 | Шайба | |
| 10 | 1030761 | Болт | |
| 11 | 1011578 | NUT-HEX: .63 NC GR2 ZP | |
| 12 | 64639 | Чистик | |
| 13 | 64685 | Болт | |
| 14 | 1014443 | WASHER-FLAT: .50 ZP | |
| 15 | 1011581 | WASHER-LOCK | |
| 16 | 1011577 | NUT-HEX | |
| 17 | 63870 | Диск копача | |
| 18 | 50747 | Проставка | |
| 19 | 63880 | Ромашка на копач | |
| 20 | 64135 | Болт с проушиной | |
| 21 | 64136 | Болт | |
| 22 | 1017000 | NUT-TOPLOCK | |
| 23 | 1013023 | Болт 63x2.50 NC GR5 ZP | |
| 24 | 1011813 | WASHER-LOCK: .63 ZP | |
| 25 | 1011624 | BOLT-HEX: .63 X 3.00 NC GR5 ZP | |
| 26 | 1013024 | WASHER-FLAT: .63 ZP | |
| 27 | 63624 | Колпачок ступицы копача | |
| 28 | 1030765 | Шайба | |
| 29 | 64012 | Шплинт 25x3.00 NP | |
| 30 | 53633 | Подшипник ступицы копача | |
| 31 | 53635 | Наружная обойма подшипника | |
| 32 | 1030766 | ZERK-GREASE: .13 NPT | |
| 33 | 53636 | Наружная обойма подшипника | |
| 34 | 53634 | Подшипник ступицы копача | |
| 35 | 53632 | Сальник | |
| 36 | 1016367 | Гайка стопорная | |
| 37 | 1026259 | NUT-JAM: .63 NC GR2 ZP | |
| 38 | 50139 | Регулировочная пластина |
