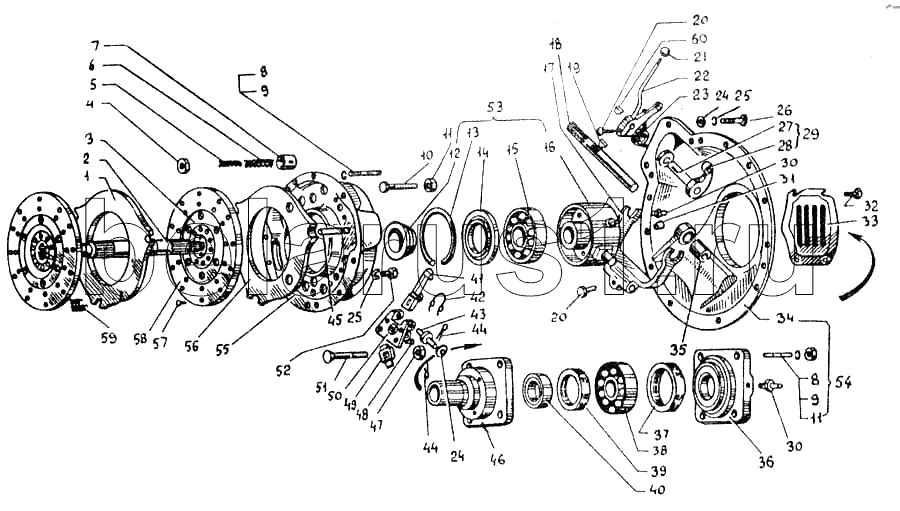

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Муфта сцепления
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 47 5351 5226 | 47 5351 5226 | Диск ведомый с накладками | |
| 6Т2-21С3А | 6Т2-21С3А | Корпус в сборе | |
| 41-21С2-2Б | 41-21С2-2Б | Корпус с дисками в сборе | |
| 41-21015 | 41-21015 | Крышка муфты | |
| 41-2101А | 41-2101А | Муфта сцепления в сборе | |
| 1 | 6Т2-2105-20 | Диск ведущий средний | |
| 2 | 41-2103-3 | Вал сцепления | |
| 3 | 47 5351 5227 | Диск ведомый без накладок | |
| 4 | 01М-2129 | Подпятник пружины | |
| 5 | 41-2145 | Пружина внутренняя | |
| 5 | 14-2144-1 | Пружина наружная | |
| 7 | 01-2135 | Стакан пружины сцепления | |
| 8 | М10х45.56.013 | Шпилька СТП 208.478-75 | |
| 9 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 10 | 01-2128 | Винт регулировочный | |
| 11 | М10.6Н.6.10.013 | Гайка ГОСТ 5927-70 | |
| 12 | 6Т2-2121 | Упор нажимного подшипника | |
| 13 | Б140 | Кольцо упорное ГОСТ 13943-68 | |
| 14 | 6Т2-2124 | Шайба маслоотражательная | |
| 15 | №46118 | Подшипник ГОСТ 831-75 | |
| 16 | 6Т2-2119А | Корпус муфты выключения | |
| 17 | 6Т2-2126-1 | Заказать | Вилка выключения |
| 18 | 41-2125-2 | Валик вилки выключения | |
| 19 | 6х13 | Шпонка сегментная | |
| 20 | М10-6gх25.58.20 | Бот ГОСТ 7796-70 | |
| 21 | 01М-2170 | Рукоятка рычага наружного | |
| 22 | 41-21014 | Рычаг наружный | |
| 23 | 41-2167 | Пружина | |
| 24 | 12х2.01.011 | Шайба ГОСТ 11371-78 | |
| 25 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 26 | М12-6gх40.58.05 | Болт ГОСТ 7796-70 | |
| 27 | 6Т2-2132 | Ось рычага внутреннего | |
| 28 | 6Т2-2153 | Рычаг внутренний | |
| 29 | 6Т2-21011 | Рычаг с осью в сборе | |
| 30 | 1.3.Ц6хр | Масленка ГОСТ 19353-74 | |
| 31 | 01М-0188 | Пробка муфты выключения | |
| 32 | М10-6gх8.58.20 | Болт ГОСТ 7796-70 | |
| 33 | 6Т2-2137-1 | Крышка люка | |
| 35 | 41-2146 | Втулка валика вилки | |
| 36 | 41-2117-2А | Крышка сальника | |
| 37 | 2-75х100-1 | Манжета ГОСТ 8752-79 | |
| 38 | №412 | Подшипник ГОСТ 8338-75 | |
| 39 | 1-80х105-1 | Манжета ГОСТ 8752-79 | |
| 40 | 6Т2-211.8 | Обойма | |
| 41 | 01-2112 | Рычаг отжимной | |
| 42 | 6Т2-2150 | Пружина отжимного рычага | |
| 43 | 6Т2-2149 | Палец отжимного рычага | |
| 44 | 3.2х25-10.05 | Шплинт ГОСТ 397-79 | |
| 45 | 41-2142 | Палец ведущий | |
| 46 | 6Т2-2116 | Заказать | Корпус наружного подшипника |
| 47 | 6Т2-2156 | Гайка | |
| 48 | 8х18.01.10кп | Заклепка ГОСТ 10300-68 | |
| 49 | 01-2151 | Шайба к болту отжимного рычага | |
| 50 | 6Т2-2113 | Серьга отжимного рычага выключения | |
| 51 | 6Т2-2111 | Болт отжимного рычага | |
| 52 | 01М-2158 | Болт балансировочный | |
| 53 | 6Т2-2109 | Накладка ведущая | |
| 54 | 41-21012А | Крышка муфты в сборе | |
| 55 | 612-2104А | Корпус | |
| 56 | 6Т2-2104-20 | Диск ведущий крайний | |
| 57 | 2.4х9-32 | Заклепка ГОСТ 12642-67 | |
| 58 | СМД1-2111А | Накладка ведомого диска | |
| 59 | 6Т2-2127 | Пружина отжимная | |
| 60 | 5х9 | Шпонка сегментная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
