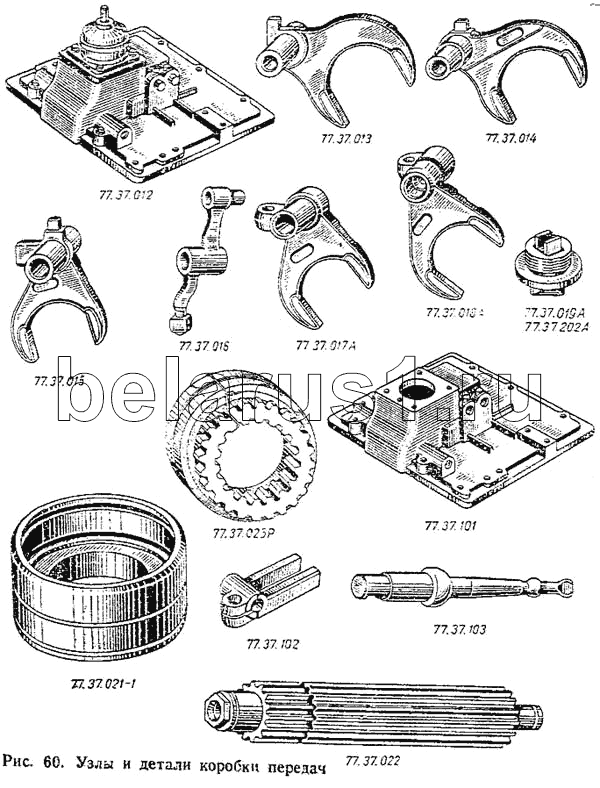

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали коробки передач
77.37.025Р
77.37.014
77.37.015
77.37.017А
77.37.018А
77.37.013
2
7
14
29
34
35
48
50
118
131
142
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.37.025Р | 77.37.025Р | Муфта зубчатая с корпусом уплотнения (для запасных частей) | |
| 77.37.014 | 77.37.014 | Вилка переключения I и II передач в сборе | |
| 77.37.015 | 77.37.015 | Вилка переключения заднего хода в сборе | |
| 77.37.017А | 77.37.017А | Вилка переключения V и VI передач в сборе | |
| 77.37.018А | 77.37.018А | Вилка переключения VII передачи в сборе | |
| 77.37.013 | 77.37.013 | Вилка переключения III и IV передач в сборе | |
| 2 | 77.37.112 | Прокладка регулировочная 05 мм | |
| 3 | 77.37.107А | Стакан подшипника | |
| 7 | 77.37.019А | Пробка сливная с магнитом в сборе | |
| 7 | 77.37.106 | Кольцо упорное | |
| 14 | 77.37.021-1 | Стакан с корпусом уплотнения в сборе | |
| 29 | 77.37.102 | Вилка | |
| 31 | 77.37.114 | Прокладка фланца | |
| 33 | 77.37.113 | Фланец крышки коробки передач | |
| 34 | 77.37.103 | Рычаг | |
| 35 | 77.37.012 | Крышка коробки передач в сборе | |
| 48 | 77.37.019А | Пробка сливная с магнитом в сборе | |
| 50 | 77.37.101 | Крышка коробки передач | |
| 70 | 77.37.105 | Вал вторичный | |
| 118 | 77.37.022 | Вал дополнительный со втулкой в сборе | |
| 131 | 77.37.015 | Вилка переключения заднего хода в сборе | |
| 142 | 77.37.202А | Пробка | |
| 150 | 77.37.109 | Планка запорная |
