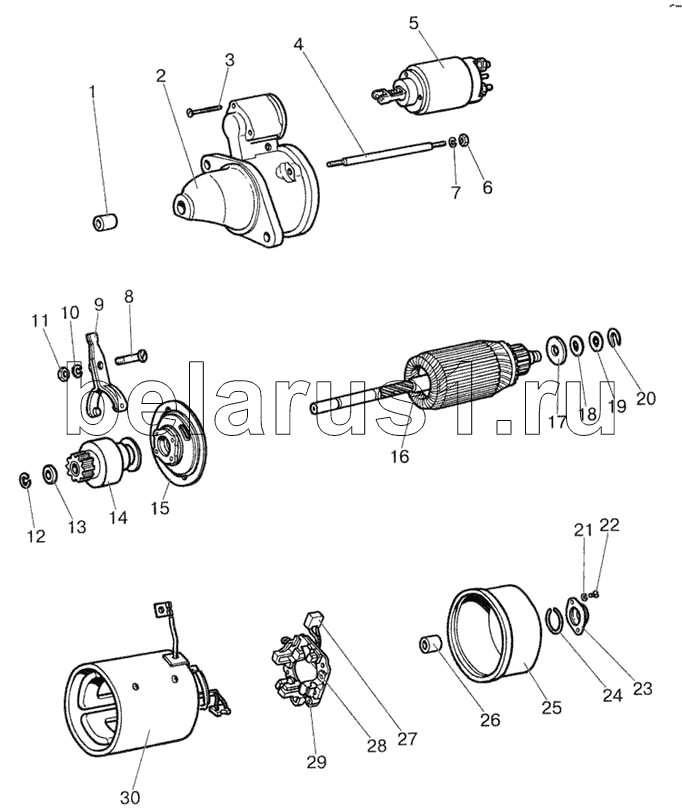

Каталог запасных частей к технике: МТЗ-922. Стартер
AZJ 3124
AZJ 3353
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AZJ 3124 | AZJ 3124 | Стартер 12 В | |
| AZJ 3353 | AZJ 3353 | Стартер 24 В | |
| 1 | 15.120.243 | Заказать | Втулка подшипника |
| 2 | 16.281.793 | Крышка передняя | |
| 3 | 16.300.126 | Винт М5х55 | |
| 4 | 15.300.057 | Шпилька М6х213 | |
| 5 | 16.670.155 | Реле | |
| 5 | 16.670.154 | Реле | |
| 6 | 4.790.091 | Гайка М6 | |
| 7 | 10.800.091 | Шайба пружинная 6 | |
| 8 | 15.300.191 | Болт специальный | |
| 9 | 16.901.700 | Рычаг | |
| 10 | 12.649.091 | Шайба пружинная 8 | |
| 11 | 4.958.091 | Гайка М8 | |
| 12 | 15.200.007 | Кольцо пружинное | |
| 13 | 15.900.042 | Кольцо ограничительное | |
| 14 | 16.902.098 | Заказать | Бендикс |
| 14 | 16.903.550 | Заказать | Бендикс |
| 15 | 16.281.299 | Крышка средняя | |
| 16 | 16.360.402 | Ротор | |
| 16 | 16.360.703 | Ротор | |
| 17 | 15.401.009 | Шайба изоляционная | |
| 18 | 15.300.027 | Шайба регулировочная | |
| 19 | 15.300.028 | Шайба регулировочная | |
| 20 | 15.900.204 | Шайба стопорная | |
| 21 | Шайба 5 | Шайба 5 | |
| 22 | 15.300.710 | Винт М5х10 | |
| 23 | 15.900.140 | Крышка | |
| 24 | 15.400.056 | Кольцо уплотнительное | |
| 25 | 16.281.224 | Крышка задняя | |
| 26 | 15.120.155 | Заказать | Втулка подшипника |
| 27 | 16.770.119 | Щетка | |
| 27 | 16.770.083 | Щетка | |
| 28 | 15.200.243 | Пружина | |
| 29 | 16.903.773 | Щеткодержатель | |
| 29 | 16.903.908 | Щеткодержатель | |
| 30 | 16.282.227 | Корпус стартера с обмоткой | |
| 30 | 16.280.797 | Корпус стартера с обмоткой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
