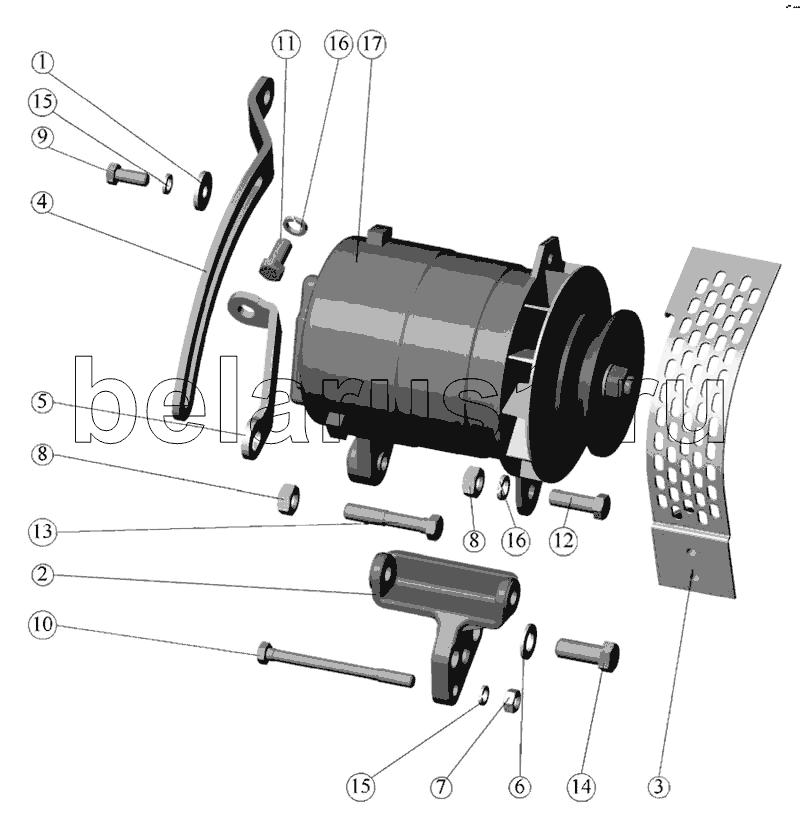

Каталог запасных частей к технике: МТЗ-90/92. Установка генератора
240-3701050-В-36
1
2
3
4
4
5
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-3701050-В-36 | 240-3701050-В-36 | Установка генератора | |
| 1 | 50-1002073 | Шайба | |
| 2 | 240-3701056-В | Заказать | Кронштейн генератора |
| 3 | 240-3701060-Б | Заказать | Щиток |
| 4 | 240-3701063-01 | Планка (Д-244) | |
| 4 | 240-3701063 | Заказать | Планка |
| 5 | 240-3701068-Б | Заказать | Растяжка |
| 5 | 240-3701068-Б-01 | Растяжка (Д-244) | |
| 6 | 245-3701069 | Шайба | |
| 7 | М8-6Н | Гайка | |
| 8 | М10-6Н | Гайка | |
| 9 | M8-6gX20 | Болт | |
| 10 | M8-6gX95 | Болт | |
| 11 | M10-6gX20 | Болт | |
| 12 | M10-6gX30 | Болт | |
| 13 | M10-6gX55 | Болт | |
| 14 | M12-6gX30 | Болт | |
| 15 | 8 65Г 06 | Шайба | |
| 16 | 10 65Г 06 | Шайба | |
| 17 | Г9695.3701-1 | Заказать | Генератор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
