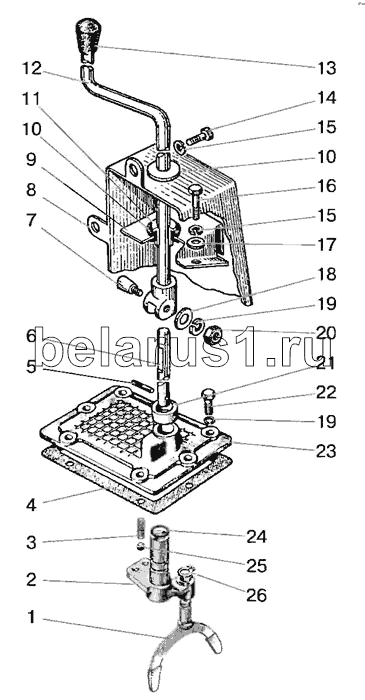

Каталог запасных частей к технике: МТЗ-80 (2009). Управление понижающим редуктором
/17.8.gif)
80-1723010-Б
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1723010-Б | 80-1723010-Б | Заказать | Управление редуктором |
| 1 | 80-1721021 | Вилка | |
| 2 | 70-1723020 | Заказать | Ось с рычагом |
| 3 | 50-1702148-А | Заказать | Пружина фиксатора |
| 4 | 50-1601347 | Прокладка | |
| 5 | 70-1723012 | Заказать | Штифт 6х36.88.016 |
| 6 | 70-1723024 | Стержень | |
| 7 | 70-1723063 | Заказать | Клин |
| 8 | 80-6700370-Б | Заказать | Кожух |
| 9 | 80-6702291 | Заказать | Накладка |
| 10 | 70-3723024 | Втулка | |
| 11 | 70-4605308-Б | Заказать | Втулка |
| 12 | 80-1723065 | Рычаг | |
| 12 | 80-1723060 | Рычаг | |
| 13 | А61-01-014 | Рукоятка | |
| 14 | М6х20 | Винт | |
| 15 | ШП6 | Шайба | |
| 16 | М6х14 | Болт | |
| 17 | ШЧ6 | Шайба | |
| 18 | ШЧ10 | Шайба | |
| 19 | ШП10 | Шайба | |
| 20 | М10 | Гайка | |
| 21 | 70-1723032 | Заказать | Втулка |
| 22 | М10x30 | Болт | |
| 23 | 70-1723015 | Крышка | |
| 24 | 025-030-30-2-2 | Заказать | Кольцо |
| 25 | 10,0-60 | Заказать | Шарик ГОСТ 3722-81 |
| 26 | С16 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
