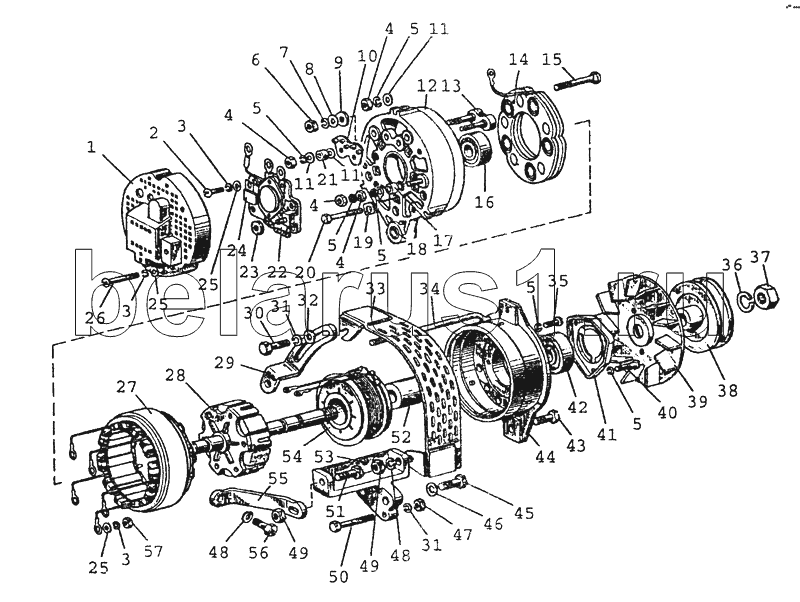

Каталог запасных частей к технике: МТЗ-80 (2002). 3701 Генератор
/80.gif)
1
2
3
3
3
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г964.3701-1 | Г964.3701-1 | Заказать | Генератор |
| 1 | ИЖКС725325002-03 | Крышка регулирующего устройства | |
| 2 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 3 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 4 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 5 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 6 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 7 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 8 | ИЖКС758491.032 | Шайба | |
| 9 | ИЖКС754152.003 | Шайба изоляционная | |
| 10 | ИЖКС757542.004 | Изолятор | |
| 11 | Шайба 5.04.016 | Шайба 5.04.016 | |
| 12 | ИЖКС301261.037 | Крышка задняя | |
| 13 | ИЖКС685158.002 | Панель выводов | |
| 14 | ИЖКС435214.002 | Блок выпрямительный | |
| 15 | ИЖКС758165.001 | Болт М6 | |
| 16 | 6-180502К1С9 | Шарикоподшипник | |
| 17 | ИЖКС713141.044 | Втулка распорная | |
| 18 | ИЖКС711143.007 | Втулка разрезная | |
| 19 | ИЖКС757513.004 | Изолятор фазный | |
| 20 | ИЖКС758121.001 | Болт М4х25 | |
| 21 | ИЖКС713141.041 | Втулка распорная | |
| 22 | СТ14 | Регулирующее устройство | |
| 23 | ИЖКС754152.004 | Шайба изоляционная | |
| 24 | К73-21В | Конденсатор | |
| 25 | Шайба 4.04.016 | Шайба 4.04.016 | |
| 26 | ИЖКС758161.002 | Винт ВМ4х28 | |
| 27 | ИЖКС684214.005 | Статор | |
| 28 | ИЖКС684241.006-02 | Ротор | |
| 29 | 240-3701063-02 | Планка | |
| 30 | Болт M8-6gx20.88.35.019 | Болт M8-6gx20.88.35.019 | |
| 31 | Шайба 8.65Г.06 | Шайба 8.65Г.06 | |
| 32 | 50-1002073 | Шайба | |
| 33 | 240-3701060-Б | Заказать | Щиток |
| 34 | ИЖКС758191.001 | Болт стяжной | |
| 35 | ИЖКС758151.003 | Винт ВМ5х14,5 | |
| 36 | Шайба 16Л.65Г.019 | Шайба 16Л.65Г.019 | |
| 37 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 38 | ИЖКС712645.001 | Шкив | |
| 39 | ИЖКС723526.001 | Вентилятор | |
| 40 | ИЖКС758151.003-01 | Винт ВМ5х26 | |
| 41 | ИЖКС725117.001 | Крышка подшипника | |
| 42 | 6-180603КС9 | Шарикоподшипник | |
| 43 | Болт M10-6gx30.88.35.019 | Болт M10-6gx30.88.35.019 | |
| 44 | ИЖКС301261.035 | Крышка передняя | |
| 45 | Болт M12-6gx35.88.35.019 | Болт M12-6gx35.88.35.019 | |
| 46 | 245-3701069 | Шайба | |
| 47 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 48 | Шайба 10.65Г.06 | Шайба 10.65Г.06 | |
| 49 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 50 | Болт М8-6gх100.88.35.019 | Болт М8-6gх100.88.35.019 | |
| 51 | Болт М10-6gх55.88.35.019 | Болт М10-6gх55.88.35.019 | |
| 52 | ИЖКС713141.039 | Втулка ротора | |
| 53 | 240-3701056-В | Заказать | Кронштейн генератора |
| 54 | ИЖКС685442.035 | Катушка возбуждения | |
| 55 | 240-3701068-Б | Заказать | Растяжка |
| 56 | Болт M10-6gx20.88.35.019 | Болт M10-6gx20.88.35.019 | |
| 57 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
