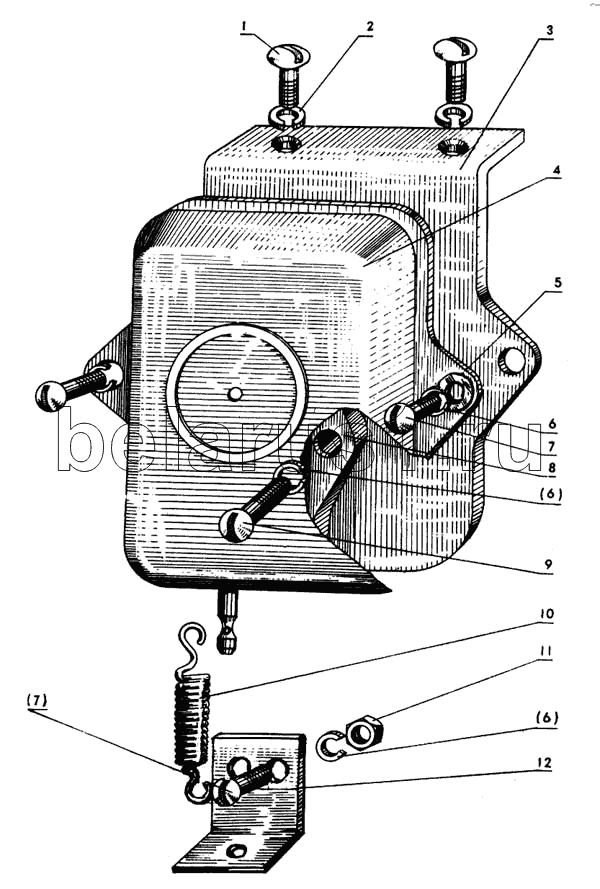

Каталог запасных частей к технике: МТЗ-80. Выключатели
1
2
3
4
5
6
6
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Винт М5-6gх12.58.019 ГОСТ 17473-72 | Винт М5-6gх12.58.019 ГОСТ 17473-72 | |
| 2 | Шайба 4 65Г 06 ОСТ 37.001.115-74 | Шайба 4 65Г 06 ОСТ 37.001.115-74 | |
| 3 | 70-3710022 | Кронштейн | |
| 4 | 70-3710029 | Кожух | |
| 5 | Шайба 4.01.019 ГОСТ 11371-78 | Шайба 4.01.019 ГОСТ 11371-78 | |
| 6 | Шайба 4 65Г 06 ОСТ 37.001.115-74 | Шайба 4 65Г 06 ОСТ 37.001.115-74 | |
| 7 | Винт М4-6gх12.58.019 ГОСТ 17473-72 | Винт М4-6gх12.58.019 ГОСТ 17473-72 | |
| 8 | ВК 854Б | Выключатель "стоп" | |
| 9 | Винт М4-6gх16.58.019 ГОСТ 17473-72 | Винт М4-6gх16.58.019 ГОСТ 17473-72 | |
| 10 | 70-3710027 | Пружина | |
| 11 | Гайка М4-6Н.6.019 ГОСТ 5927-70 | Гайка М4-6Н.6.019 ГОСТ 5927-70 | |
| 12 | 70-3710024 | Кронштейн |
