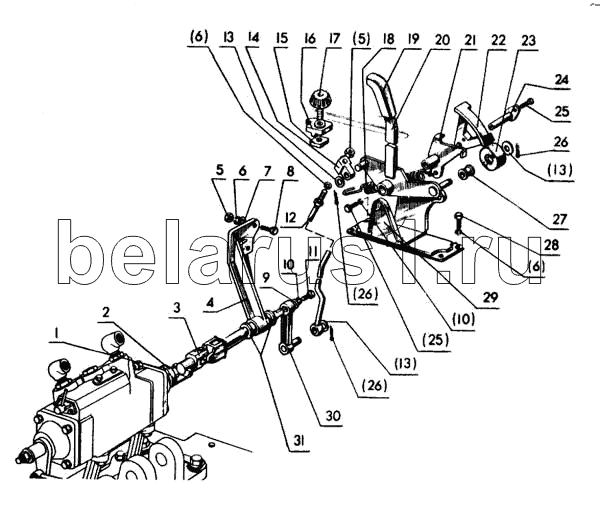

Каталог запасных частей к технике: МТЗ-80. Управление регулятором
1
2
3
4
5
5
6
6
6
7
8
9
10
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба 10ОТ ГОСТ 6402-70 | Шайба 10ОТ ГОСТ 6402-70 | |
| 2 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 3 | 80-4616050-В | Вал | |
| 4 | 80-4616021-А | Кронштейн | |
| 5 | Гайка М8-6Н-6.019 ГОСТ 5915-70 | Гайка М8-6Н-6.019 ГОСТ 5915-70 | |
| 6 | Шайба 8Т.65Г.06 ГОСТ 6402-70 | Шайба 8Т.65Г.06 ГОСТ 6402-70 | |
| 7 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 8 | Болт М8-6gх30.88.019 ГОСТ 7796-70 | Болт М8-6gх30.88.019 ГОСТ 7796-70 | |
| 9 | Шайба 6.01.019 ГОСТ 11371-78 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 10 | Шайба 6Т. 65Г.06 ГОСТ 6402-70 | Шайба 6Т. 65Г.06 ГОСТ 6402-70 | |
| 11 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 | |
| 12 | 80-4616044-Б | Тяга | |
| 13 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 | |
| 14 | 80-4616051 | Ползун | |
| 15 | Гайка М6.6Н.5.019 ГОСТ 5915-70 | Гайка М6.6Н.5.019 ГОСТ 5915-70 | |
| 16 | 80-4616034 | Упор | |
| 17 | 80-4616070 | Винт | |
| 18 | 50-1605152 | Заказать | Пружина |
| 19 | А13.17.000 | Заказать | Рукоятка |
| 20 | 80-4616020-Б | Заказать | Рычаг |
| 21 | 80-4616035 | Рычаг | |
| 22 | 80-4616014-01 | Сектор | |
| 23 | 80-4616017 | Заказать | Ролик |
| 24 | 80-4616155 | Палец | |
| 25 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | |
| 26 | Шплинт 3,2х18.019 ГОСТ 397-70 | Шплинт 3,2х18.019 ГОСТ 397-70 | |
| 27 | 80-4616016 | Втулка | |
| 28 | Болт М8-6gх16.88.019 ГОСТ 7796-70 | Болт М8-6gх16.88.019 ГОСТ 7796-70 | |
| 29 | 80-4616150 | Кронштейн | |
| 30 | 80-4616040 | Рычаг | |
| 31 | 80-4616092 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
