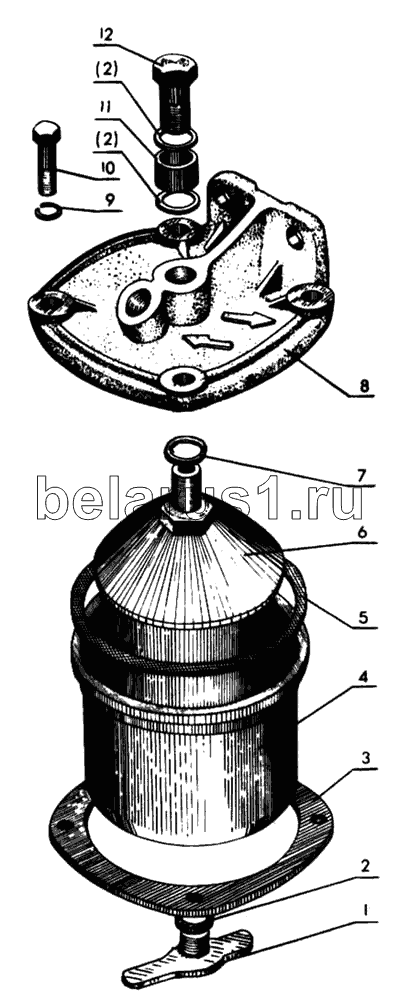

Каталог запасных частей к технике: МТЗ-80. Фильтр-отстойник
1
2
2
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А23.30.000-01-10 | А23.30.000-01-10 | Фильтр-отстойник в сборе | |
| 1 | А23.12.100-01 | Пробка | |
| 2 | А23.10.002 | Кольцо | |
| 3 | А65.01.003-10 | Кольцо | |
| 4 | А23.12.000-06-10 | Стакан | |
| 5 | А65.01.002 | Прокладка | |
| 6 | А23.11.100 | Фильтрующий элемент | |
| 7 | Шайба 14 ГОСТ 6402-70 | Шайба 14 ГОСТ 6402-70 | |
| 8 | А23.16.000-05 | Корпус | |
| 9 | Шайба 8 ГОСТ 6402-70 | Шайба 8 ГОСТ 6402-70 | |
| 10 | Болт М8-6gх35.0112 ГОСТ 7796-70 | Болт М8-6gх35.0112 ГОСТ 7796-70 | |
| 11 | А23.10.003 | Втулка | |
| 12 | А12.01.003-03 | Заказать | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
