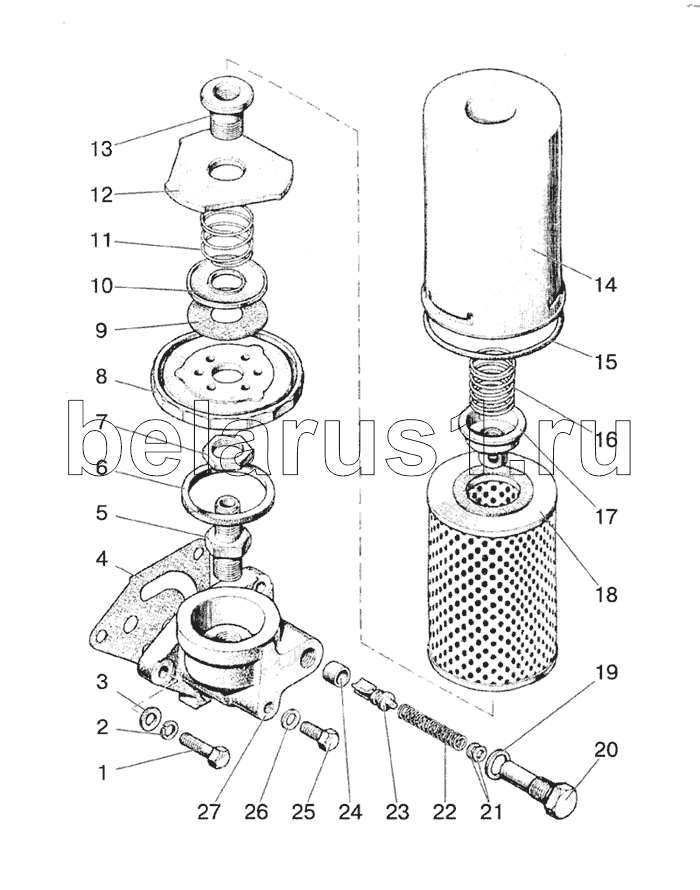

Каталог запасных частей к технике: МТЗ-1523. Установка масляного фильтра
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1017020 | 260-1017020 | Корпус фильтра со вставкой в сборе | |
| 260-1017030 | 260-1017030 | Фильтр в сборе | |
| 260-1017010 | 260-1017010 | Фильтр масляный в сборе | |
| 1 | М10х35 | Болт | |
| 2 | ШП10 | Шайба | |
| 3 | ШЧ10 | Шайба | |
| 4 | 260-1017001 | Заказать | Прокладка |
| 5 | 260-1017012 | Штуцер | |
| 6 | 260-1017036 | Прокладка | |
| 7 | 2105-1012011-ММЗ | Гайка | |
| 8 | 260-1017032 | Дно | |
| 9 | 2105-1012009-ММЗ | Клапан антидренажный | |
| 10 | 2105-1012051-ММЗ | Шайба | |
| 11 | 2105-1012052-ММЗ | Пружина | |
| 12 | 260-1017042 | Прижим | |
| 13 | 260-1017044 | Штуцер | |
| 14 | 260-1017033 | Колпак | |
| 15 | 100х4х4-10D | Кольцо | |
| 16 | 2105-1012012-ММЗ | Пружина | |
| 17 | 260-1017050 | Клапан перепускной | |
| 18 | 260-1017060 | Элемент фильтрующий | |
| 19 | D09-035-А | Прокладка | |
| 20 | 260-1017014 | Пробка | |
| 21 | ШЧ5 | Шайба | |
| 22 | 50-1404083-А | Пружина | |
| 23 | 260-1017017 | Клапан | |
| 24 | 260-1017024 | Вставка | |
| 25 | М10х20 | Болт | |
| 26 | 36-1104788 | Прокладка | |
| 27 | 260-1017022 | Корпус фильтра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
