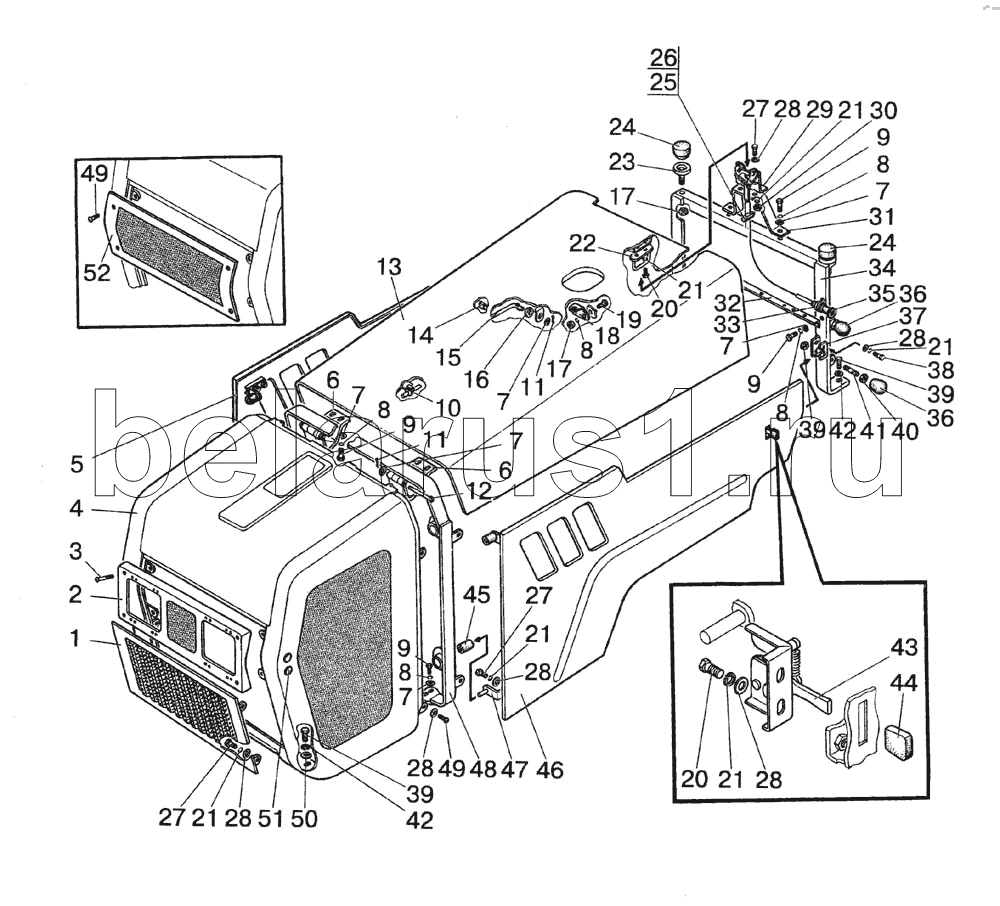

Каталог запасных частей к технике: МТЗ-1523. Облицовка

1

2

3

4

5

6

6

6

7

7

7

7

7

7

8

8

8

8

9

9

9

9

10

11

11

12

13

14

15

16

17

17

18

19

20

20

21

21

21

21

21

21

22

23

24

24

25

26

27

27

27

28

28

28

28

28

28

29

30

31

32

33

34

35

36

36

37

38

39

39

39

40

41

42

42

43

44

45

46

47

48

49

49

50

51

52

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1522-8401020		Рамка
2	1522-8401080		Рамка
3	ВМ6х50		Винт
4	1522-8400015		Облицовка
5	1522-8402320		Боковина
6	822-8402045		Петля
7	ШЧ8		Шайба
8	ШП8		Шайба
9	М8х20		Болт
10	70-3801029		Зажим
11	3,2х25		Шплинт
12	822-8400031		Ось
13	1522-8402020		Капот
14	90-8402410-01		Замок правый
15	822-8400032		Тяга
16	549-1305044		Прокладка
17	М8		Гайка
18	52-1802087-Б		Ушко
19	М8х16		Болт
20	М6х12		Винт
21	ШП6		Шайба
22	1221-8402420		Скоба
23	1522-8400020		Опора
24	80-3703016		Амортизатор
25	70-4803023	Заказать	Муфта
26	ВМ5х12		Винт
27	М6х16		Винт
28	ШЧ6		Шайба
29	80-8402410	Заказать	Замок
30	М6		Гайка
31	1522-8400013		Опора
32	1522-8402110		Планка
33	М12х1,25		Гайка
34	1522-8402070		Стойка
35	Трос управления		Трос управления
36	70-3401093	Заказать	Наконечник
37	1321-8402095		Фиксатор
38	М6х20		Винт
39	М10х25		Болт
40	М10		Гайка
41	М10х35		Болт
42	ШП10		Шайба
43	90-8402410		Замок левый
44	70-6700103		Колпак
45	90-8400056		Втулка
46	1522-8402310		Боковина
47	822-8400055		Фиксатор
48	1522-8402060		Дуга
49	ВМ6х16		Винт
50	ШЧ10		Шайба
51	500А-8507096		Заглушка
52	1522-8401070		Решетка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
