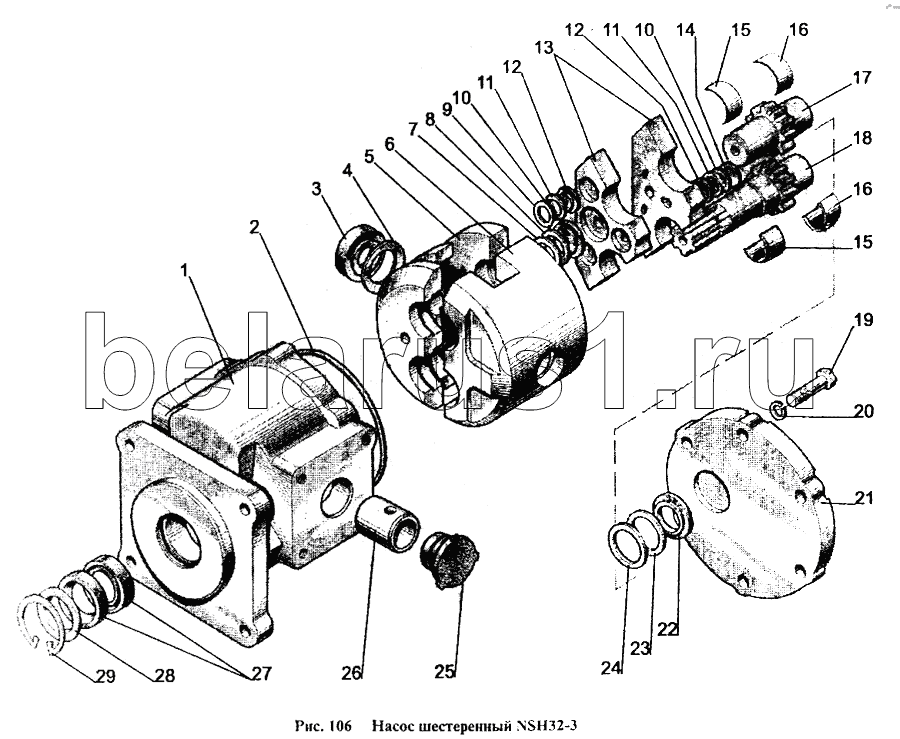

Каталог запасных частей к технике: МТЗ-1221. Насос шестеренный
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| NSН32А-3 | NSН32А-3 | Насос шестеренный в сборе | |
| 1 | NSН32-3-01 | Корпус | |
| 2 | 112-118-36-2-2 | Кольцо | |
| 3 | NSН32-3-08 | Манжета | |
| 4 | NSН32-3-06 | Пластина | |
| 5 | NSН32-3-02 | Обойма поджимная | |
| 6 | NSН32-3-03 | Обойма подшипниковая | |
| 7 | NSН50-2-24 | Кольцо | |
| 8 | NSН50-4-10-03 | Прокладка | |
| 9 | NSН50-2-22 | Манжета | |
| 10 | NSН50-2-25 | Кольцо | |
| 11 | NSН50-4-10 | Прокладка | |
| 12 | NSН50-2-23 | Манжета | |
| 13 | NSН50-3-07 | Платик | |
| 14 | NSН50-2-16 | Пластина | |
| 15 | NSН50-4-04-А | Вкладыш левый | |
| 16 | NSН50-4-06 | Вкладыш правый | |
| 17 | NSН32-3-05 | Шестерня ведомая | |
| 18 | NSН32-3-04 | Шестерня ведущая | |
| 19 | М10х30 | Болт | |
| 20 | SНР10 | Шайба | |
| 21 | NSН50А-3-06 | Крышка | |
| 22 | 50К-13 | Манжета | |
| 23 | NSН50-4-10-04 | Прокладка | |
| 24 | NSН50-2-14 | Кольцо | |
| 25 | NSН32-2-08 | Пробка | |
| 26 | NSН32-3-09 | Втулка центрирующая | |
| 27 | 1.2-25х42-1 | Манжета | |
| 28 | NSН32Е-08-А | Кольцо опорное | |
| 29 | NSН32U-0303028-G | Кольцо пружинное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
