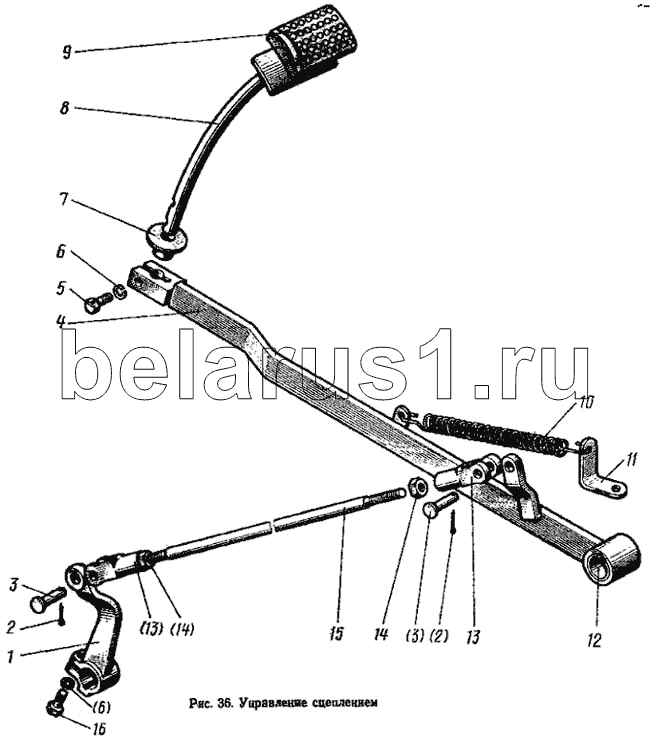

Каталог запасных частей к технике: МТЗ-100. Управление сцеплением
2
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-1602050 | 85-1602050 | Стержень с чехлом в сборе | |
| 85-1602110 | 85-1602110 | Тяга сцепления с вилкой и гайкой в сборе | |
| 85-1602010 | 85-1602010 | Управление сцеплением в сборе | |
| 1 | 85-1601217 | Рычаг | |
| 2 | 3,2х18-001 | Шплинт | |
| 3 | 12х32 | Палец | |
| 4 | 85-1602020 | Педаль | |
| 5 | М12х30 | Болт | |
| 6 | ШП12 | Шайба | |
| 7 | 80-3503158-А | Заказать | Чехол |
| 8 | 85-1602040 | Стержень подушки | |
| 9 | А13.33.002 | Заказать | Чехол |
| 10 | 50-1605152 | Заказать | Пружина |
| 11 | 85-1602028 | Кронштейн | |
| 12 | 36-3502037-А | Заказать | Втулка |
| 13 | 50-3502203 | Заказать | Вилка |
| 14 | М12х1,25 | Гайка | |
| 15 | 85-1602112 | Тяга | |
| 16 | М12х35 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
