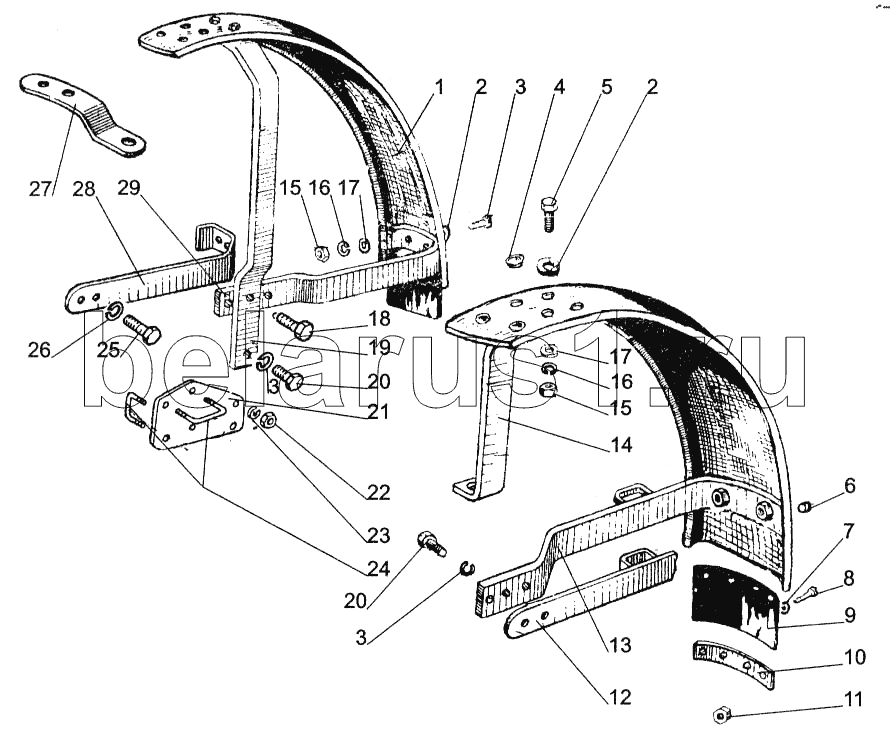

Каталог запасных частей к технике: МТЗ-1005. Крылья передние
80-8403010-01
82-8403010
82-8403010-03
82-8403010-04
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8403010-01 | 80-8403010-01 | Крыло правое в сборе | |
| 82-8403010 | 82-8403010 | Крыло левое в сборе | |
| 82-8403010-03 | 82-8403010-03 | Крыло правое | |
| 82-8403010-04 | 82-8403010-04 | Крыло левое | |
| М12х25 | М12х25 | Болт | |
| 1 | 80-8403041 | Заказать | Крыло |
| 2 | ШЧ12 | Шайба | |
| 3 | ШП12 | Шайба | |
| 4 | М12х35 | Болт | |
| 5 | 500А-8507096 | Заглушка | |
| 6 | М12х30 | Болт | |
| 7 | 50-8400018 | Буфер | |
| 8 | ШЧ6 | Шайба | |
| 9 | Винт М6х16 | Винт | |
| 10 | 80-8403030 | Заказать Заказать | Шторка |
| 11 | 80-8403013 | Планка | |
| 12 | М6 | Гайка | |
| 13 | 80-8403015 | Заказать | Кронштейн |
| 14 | 82-8403020-01 | Кронштейн левый | |
| 15 | 82-8403015-В | Кронштейн левый | |
| 16 | М12 | Гайка | |
| 17 | ШЧ12 | Шайба | |
| 18 | М12х45 | Болт | |
| 19 | 82-8403015-03 | Кронштейн правый | |
| 20 | М12х35 | Болт | |
| 21 | 52-8403011 | Заказать | Пластина |
| 22 | М10 | Гайка | |
| 23 | ШП10 | Шайба | |
| 24 | 52-8403018 | Заказать | Стремянка |
| 25 | М16х30 | Болт | |
| 26 | ШП16 | Шайба | |
| 27 | 80-8403014 | Заказать | Кронштейн |
| 28 | 80-8403016-01 | Заказать | Кронштейн |
| 29 | 80-8403021-02 | Кронштейн правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
