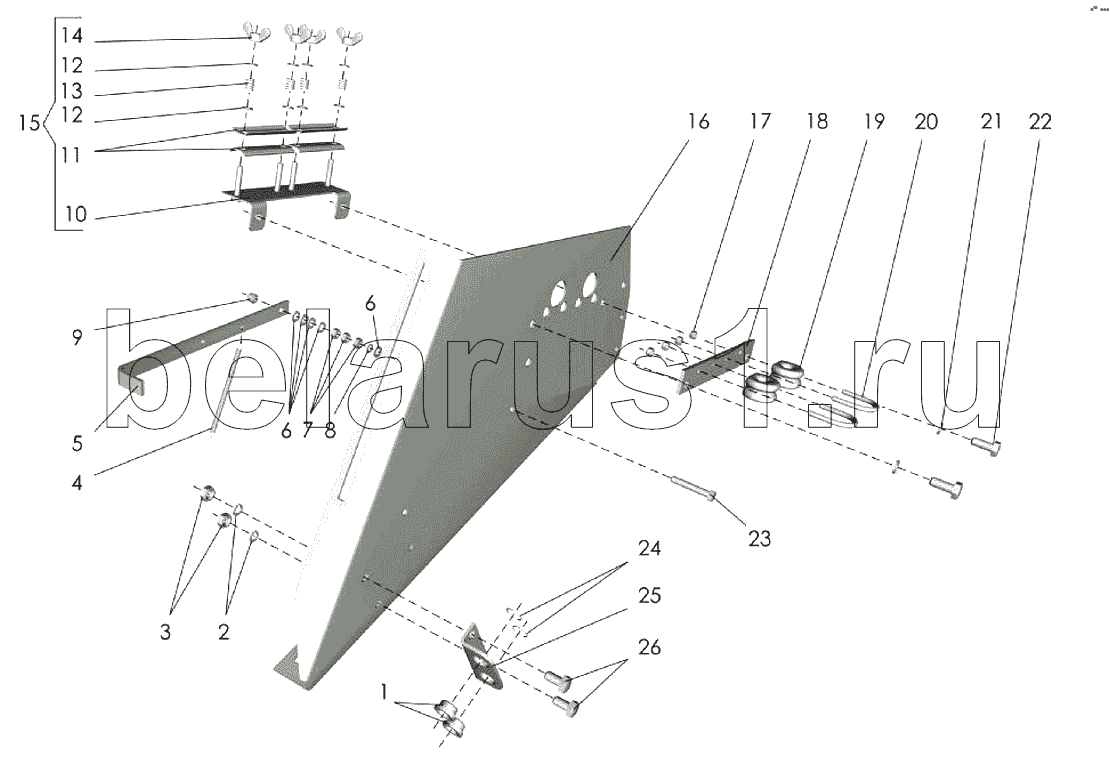

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Боковина левая
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ППР-122.05.603 | Глазок шпагата | |
| 2 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 3 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 4 | ППР-122.10.628 | Пружина | |
| 5 | ППР-122.10.446 | Планка | |
| 6 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 | |
| 7 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 8 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 9 | [Гайка М8-6Н ТУ23.4617472.08-92] | Гайка М8-6Н ТУ23.4617472.08-92 | |
| 10 | ППР-122.10.440 | Прижим | |
| 11 | ППТ-041.01.513 | Планка | |
| 12 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 | |
| 13 | ПРК-01.622 | Пружина | |
| 14 | [Гайка М8.6.019 ГОСТ3032-76] | Гайка М8.6.019 ГОСТ3032-76 | |
| 15 | ППР-122.10.430 | Тормоз шпагата | |
| 16 | ППР-122.10.445А | Боковина левая | |
| 17 | [Гайка М6-6Н ТУ23.4617472.08-92] | Гайка М6-6Н ТУ23.4617472.08-92 | |
| 18 | ППР-122.10.406 | Кронштейн | |
| 19 | ППТ-041.01.005 | Глазок | |
| 20 | ППТ-041.01.648 | Скоба | |
| 21 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 22 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 23 | [Болт М8-6gх50.88.35.019 ГОСТ7798-70] | Болт М8-6gх50.88.35.019 ГОСТ7798-70 | |
| 24 | [Кольцо В20 ГОСТ13942-86] | Кольцо В20 ГОСТ13942-86 | |
| 25 | ППР-122.10.402 | Кронштейн | |
| 26 | [Болт М10-6gх20.88.35.019 ГОСТ7798-70] | Болт М10-6gх20.88.35.019 ГОСТ7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
