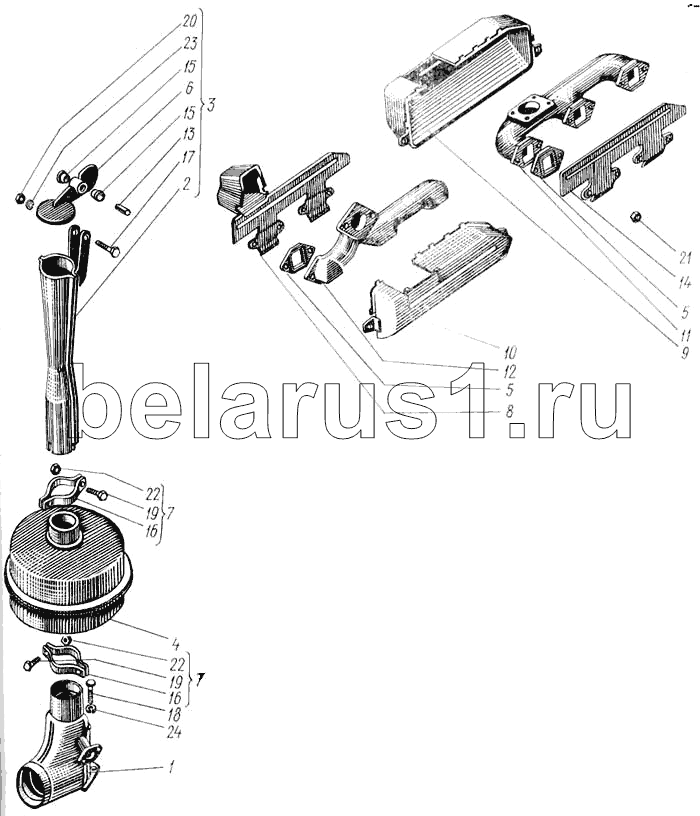

Каталог запасных частей к технике: ХТЗ Т-150. Выпускная система
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 72-07002.00 | Труба выхлопная | |
| 2 | 72-07006.00 | Труба выпускная | |
| 3 | 72-07010.00 | Труба выпускная с крышкой | |
| 4 | 72-07012.00 | Глушитель | |
| 5 | 60-07007.10 | Прокладка выхлопного коллектора | |
| 6 | 60-07011.20 | Крышка | |
| 7 | 60-07016.10 | Хомут | |
| 8 | 60-07017.00 | Крышка | |
| 9 | 60-07018.00 | Кожух правый | |
| 10 | 60-07019.00 | Кожух левый | |
| 11 | 60-07101.10 | Коллектор выхлопной правый | |
| 12 | 60-07102.10 | Коллектор выхлопной левый | |
| 13 | 60-07119.01 | Трубка внутренняя | |
| 14 | 60-07128.10 | Крышка правого кожуха | |
| 15 | 60-07140.00 | Втулка | |
| 16 | 60-07157.10 | Хомут | |
| 17 | Болт М8-6gх60.56.016 ГОСТ 7796-70 | Болт М8-6gх60.56.016 ГОСТ 7796-70 | |
| 18 | Болт М12-6gх25.56.016 ГОСТ 7796-70 | Болт М12-6gх25.56.016 ГОСТ 7796-70 | |
| 19 | Болт М12-6gх35.56.016 ГОСТ 7796-70 | Болт М12-6gх35.56.016 ГОСТ 7796-70 | |
| 20 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 21 | Гайка М10-6Н.6.086 ГОСТ 15523-70 | Гайка М10-6Н.6.086 ГОСТ 15523-70 | |
| 22 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 23 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 24 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
