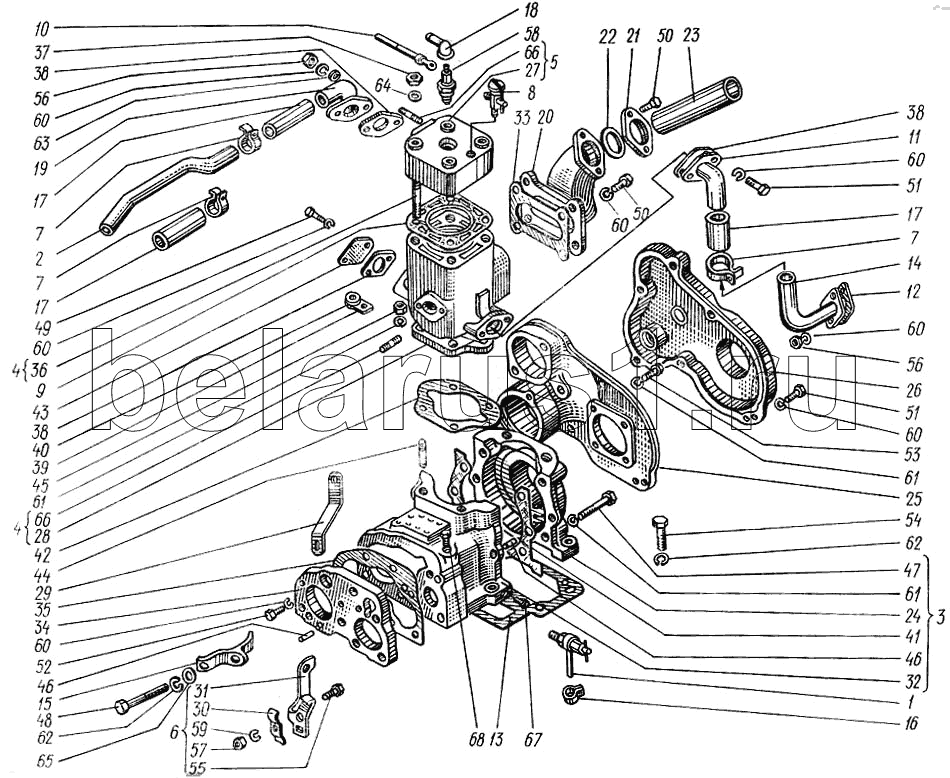

Каталог запасных частей к технике: ХТЗ Т-150. Пусковой двигатель П-350
1
2
3
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
39
40
41
42
43
44
45
46
46
46
46
47
48
49
50
50
51
51
51
52
53
54
55
56
56
57
58
59
60
60
60
60
60
60
60
60
61
61
61
61
62
62
63
64
65
66
66
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 60-20005.00 | Кран | |
| 2 | 60-20008.40 | Труба водоотводящая | |
| 3 | 75.24.014-1-01 | Картер | |
| 4 | 350.01.040.00 | Цилиндр | |
| 5 | 350.01.080.00 | Головка цилиндра | |
| 6 | 350.01.090.00 | Кронштейн | |
| 7 | А23.02.160 | Хомут стяжной | |
| 8 | Д24С09В | Краник заливной | |
| 9 | Д24С18А | Прокладка головки цилиндров | |
| 10 | Д24079 | Провод высокого напряжения | |
| 11 | 60-20102.21 | Патрубок цилиндра | |
| 12 | 60-20103.00 | Прокладка | |
| 13 | 60-20108.00 | Прокладка | |
| 14 | 60-20109.21 | Патрубок блока | |
| 15 | 60-20125.03 | Зацеп | |
| 16 | 60-15178.00 | Хомут | |
| 17 | 60-29112.00 | Шланг соединительный | |
| 18 | 54.24.445Б | Наконечник изоляционный | |
| 19 | 72-20106.00 | Патрубок головки | |
| 20 | 72-20131.01 | Патрубок выхлопной | |
| 21 | 72-20132.00 | Фланец | |
| 22 | 72-20133.01 | Кольцо | |
| 23 | 72-20134.00 | Труба | |
| 24 | 75.24.102-1 | Картер пускового двигателя задняя половина | |
| 25 | 350.01.002.01 | Картер маховика | |
| 26 | 350.01.003.01 | Крышка картера маховика | |
| 27 | 350.01.004.00 | Головка цилиндров | |
| 28 | 350.01.005.00 | Заказать | Цилиндр |
| 29 | 350.01.013.20 | Кронштейн | |
| 30 | 350.01.016.00 | Прижим | |
| 31 | 350.01.017.10 | Кронштейн | |
| 32 | Д24001Г-01 | Картер (передняя половина) | |
| 33 | Д24051 | Прокладка | |
| 34 | Д24072А | Плита промежуточная | |
| 35 | Д24073 | Прокладка | |
| 36 | Д24081 | Шпилька | |
| 37 | Д24082 | Гайка | |
| 38 | Прокладка патрубка | Прокладка патрубка | |
| 38 | Д24093 | Прокладка фланца патрубка | |
| 39 | Д24122А | Планка крепления провода магнето | |
| 40 | Д24123 | Втулка провода высокого напряжения | |
| 41 | Д24145 | Прокладка картера | |
| 42 | Д24146 | Прокладка основания цилиндра | |
| 43 | Д24205 | Заглушка | |
| 44 | Д24210 | Шпилька крепления цилиндра | |
| 45 | Д24211 | Гайка специальная | |
| 46 | Д24212 | Палец | |
| 46 | Д24212 | Палец | |
| 47 | Болт М10-6gх60.56.016 ГОСТ 7795-70 | Болт М10-6gх60.56.016 ГОСТ 7795-70 | |
| 48 | Болт М12-6gх80.56.016 ГОСТ 7795-70 | Болт М12-6gх80.56.016 ГОСТ 7795-70 | |
| 49 | Болт М8-6gх16.88.35.016 ГОСТ 7796-70 | Болт М8-6gх16.88.35.016 ГОСТ 7796-70 | |
| 50 | Болт М8-6gх20.56.016 ГОСТ 7796-70 | Болт М8-6gх20.56.016 ГОСТ 7796-70 | |
| 51 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | |
| 51 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | |
| 52 | Болт М8-6gх35.88.35.016 ГОСТ 7796-70 | Болт М8-6gх35.88.35.016 ГОСТ 7796-70 | |
| 53 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 54 | Болт М12-6gх35.56.016 ГОСТ 7796-70 | Болт М12-6gх35.56.016 ГОСТ 7796-70 | |
| 55 | Винт В1М6-6gх16.56.016 ГОСТ 17473-80 | Винт В1М6-6gх16.56.016 ГОСТ 17473-80 | |
| 56 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | |
| 57 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 58 | 45 7371 8011 | Свеча зажигания АНН ГОСТ 2043-74 | |
| 59 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 60 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 60 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 61 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 61 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 62 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 63 | Шайба 8х1,5.04.05 ГОСТ 10450-78 | Шайба 8х1,5.04.05 ГОСТ 10450-78 | |
| 64 | Шайба 10х2.01.05 ГОСТ 10450-78 | Шайба 10х2.01.05 ГОСТ 10450-78 | |
| 65 | Шайба 12х2.04.05 ГОСТ 11371-78 | Шайба 12х2.04.05 ГОСТ 11371-78 | |
| 66 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | |
| 66 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | |
| 67 | Пробка КГ 1/8".40 ОСТ 23.1.117-83 | Пробка КГ 1/8".40 ОСТ 23.1.117-83 | |
| 68 | Пробка КГ 1/4".40 ОСТ 23.1.117-83 | Пробка КГ 1/4".40 ОСТ 23.1.117-83 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
