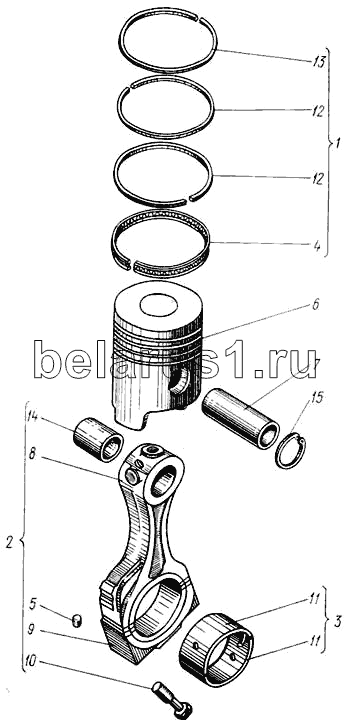

Каталог запасных частей к технике: ХТЗ Т-150. Поршень и шатун
1
2
2
3
4
4
5
6
6
7
7
8
9
10
11
11
11
12
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А23.01-91-60-АсбН2 | А23.01-91-60-АсбН2 | Комплект шатунных вкладышей | |
| 60-03001.10 | 60-03001.10 | Поршень с шатуном для правого ряда цилиндров | |
| 60-03001.10-01 | 60-03001.10-01 | Поршень и шатун | |
| 1 | 60-03006.01 | Заказать | Комплект поршневых колец на один поршень |
| 2 | 72-03002.00 | Шатун | |
| 2 | 72-03002.00 | Шатун | |
| 3 | А23.01-91-60-АсбН1 | Комплект шатунных вкладышей | |
| 4 | А27.15.50.004 | Кольцо маслосъемное составное | |
| 4 | А27.15.50.004 | Кольцо маслосъемное составное | |
| 5 | 60-03103.00 | Фиксатор | |
| 6 | 60-03105.31 | Поршень | |
| 6 | 60-03105.31 | Поршень | |
| 7 | 60-03106.00 | Палец поршневой | |
| 7 | 60-03106.00 | Палец поршневой | |
| 8 | 72-03101.00 | Шатун | |
| 9 | 72-03102.00 | Крышка шатуна | |
| 10 | А20.00.005 | Болт шатунный | |
| 11 | А23.01-9103А | Вкладыш шатунного подшипника | |
| 11 | А23.01-9103А | Вкладыш шатунного подшипника | |
| 12 | А27.00.018 | Кольцо компрессионное коническое | |
| 12 | А27.00.018 | Кольцо компрессионное коническое | |
| 13 | А27.05.02.101 | Кольцо компрессионное | |
| 13 | А27.05.02.101 | Кольцо компрессионное | |
| 14 | А57.01.005-А | Втулка шатуна | |
| 15 | 60-03107.00 | Кольцо Б45 ГОСТ 3943-68 | |
| 16 | 60-03107.00 | Кольцо Б45 ГОСТ 3943-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
