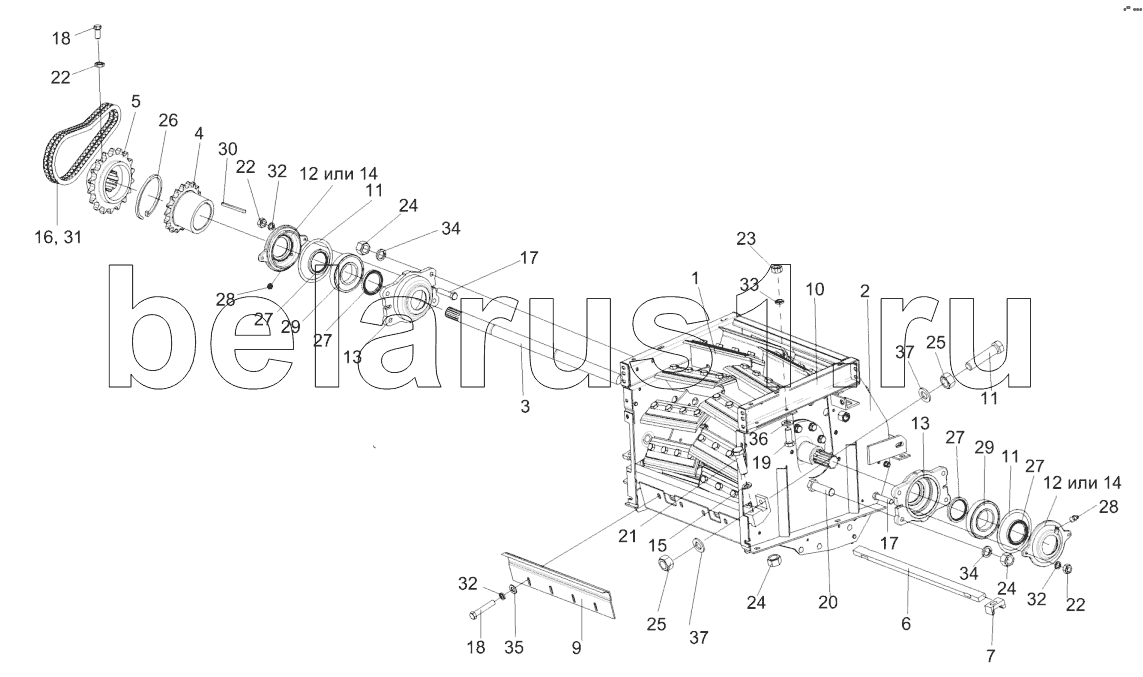

Каталог запасных частей к технике: Гомсельмаш КСК-600. Аппарат измельчающий КГС 0150580А-01
/18.gif)
1
2
3
4
5
6
7
9
10
11
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
22
22
23
24
24
24
25
25
26
27
27
27
27
28
28
29
29
30
31
32
32
32
33
34
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0150580А-01 | КГС0150580А-01 | Аппарат измельчающий | |
| 1 | КГС0150330-01 | Барабан | |
| 2 | КГС0150080А | Рама барабана | |
| 3 | КГС0150624 | Вал | |
| 4 | КГС0150625 | Полумуфта зубчатая | |
| 5 | КГС0150626 | Полумуфта зубчатая | |
| 6 | КГС0150641 | Брус противорежущий | |
| 7 | КГС0150652 | Прижим | |
| 8 | КГС0150664 | Болт | |
| 9 | КИЛ0150452 | Очиститель | |
| 10 | КИС0150100А | Обвязка | |
| 11 | КИС0150001 | Прокладка | |
| 12 | КИС0150003 | Крышка подшипника | |
| 13 | КИС0150104А | Корпус подшипника | |
| 14 | КИС0150105А | Крышка подшипника | |
| 15 | КЗР0202674А | Шайба | |
| 16 | ЦЕП0004356 | Цепь | |
| 17 | БолтМ10-6ех45-7796 | Болт М10-6ех45-7796 | |
| 18 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 | |
| 19 | БолтМ12-6ех30-7796 | Болт М12-6ех30-7796 | |
| 20 | БолтМ16-6eх55-7796 | Болт М16-6eх55-7796 | |
| 21 | БолтМ16-6eх110-7796 | Болт М16-6eх110-7796 | |
| 22 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 23 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 | |
| 24 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 | |
| 25 | ГайкаМ18-6G-5915 | Гайка М18-6G-5915 | |
| 26 | В80-13942 | Кольцо В80-13942 | |
| 27 | Манжета2.2-80х105-1-8752 | Манжета 2.2-80х105-1 - 8752 | |
| 28 | 1.2-19853 | Масленка | |
| 29 | 11216-28428 | Подшипник 11216-28428 | |
| 30 | Шпонка16х10х90-23360 | Шпонка 16х10х90-23360 | |
| 31 | С-2ПР-25,4-114-13568 | Звено | |
| 32 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 | |
| 33 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 | |
| 34 | Шайба16Т65Г-6402 | Шайба 16Т.65Г-6402 | |
| 35 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 | |
| 36 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 | |
| 37 | ШайбаС.18.01-11371 | Шайба С.18.01-11371 |
