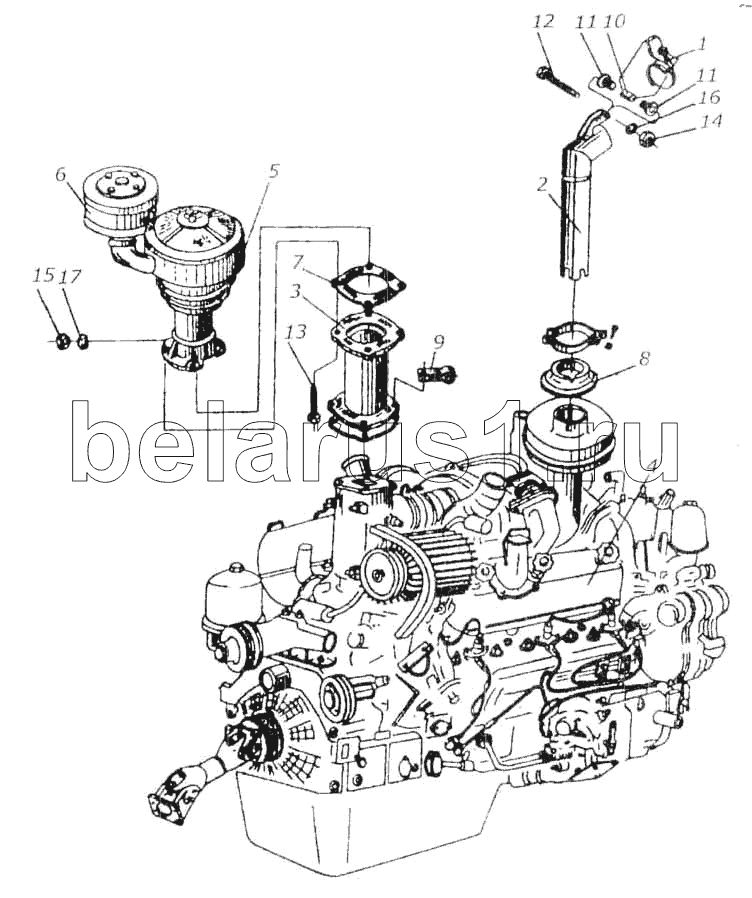

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Установка дизеля СМД-72
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0106330Б | КИС 0106330Б | Труба выхлопная | |
| 1 | КИС 0106120А | Крышка | |
| 2 | КИС 0106340Б | Труба выхлопная | |
| 3 | КИС 0106780А | Проставка | |
| 4 | 72-0000.100 | Дизель СМД-72 | |
| 5 | 64-12002.10 | Воздухоочиститель | |
| 6 | 72-12023.00 | Воздухозаборник вращающийся | |
| 7 | КИС 0106005А | Прокладка | |
| 8 | КИС 0106435 | Крышка | |
| 9 | КИС 0106455 | Держатель | |
| 10 | 60-07119-01 | Трубка внутренняя | |
| 11 | 60-07140-00 | Втулка | |
| 12 | М8х60.56.019 | Болт ГОСТ 7798-70 | |
| 13 | М12х56.56.019 | Болт ГОСТ 7796-70 | |
| 14 | М8.6.019 | Гайка ГОСТ 5915-70 | |
| 15 | М12.6.019 | Гайка ГОСТ 5915-70 | |
| 16 | 8.65Г.019 | Шайба ГОСТ 6402-70 | |
| 17 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
