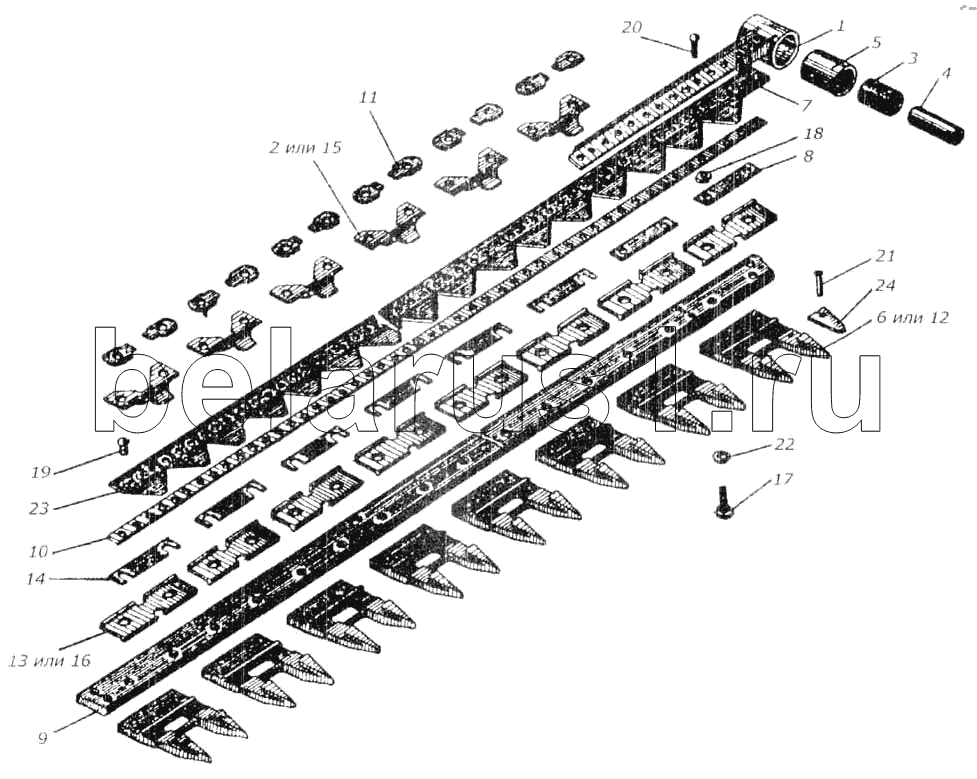

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Аппарат режущий КИС 0603000Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0603000Б | КИС 0603000Б | Аппарат режущий | |
| КИС 0603010Б | КИС 0603010Б | Брус пальцевый | |
| КИС 0603030Б | КИС 0603030Б | Головка ножа | |
| КИС 0603020В | КИС 0603020В | Нож | |
| КИС 0603060 | КИС 0603060 | Палец 3к ГОСТ 19777-74 | |
| 1 | КИС 0603040Б | Головка | |
| 2 | КИС 0603050Б | Прижим | |
| 3 | КИС 0205001А | Втулка | |
| 4 | КИС 0205801А | Втулка внутренняя | |
| 5 | КИС 0205802А | Втулка наружная | |
| 6 | КИС 0603301 | Палец 3к ГОСТ 19777-74 | |
| 7 | КИС 0603402А | Вставка | |
| 8 | КИС 0603404А | Планка | |
| 9 | КИС 0603501Б | Брус пальцевый | |
| 10 | КИС 0603502Б | Полоса ножевая 2-1 ГОСТ 158-74 | |
| 11 | КЕС 0201469 | Прокладка | |
| 12 | КЕС 0201639Б | Палец | |
| 13 | КСЛ 0201439А | Пластина трения 4-1 ГОСТ 3497-74 | |
| 14 | КСЛ 0201454А | Прокладка | |
| 15 | КУЖ 0201204 | Прижим 3-2 ГОСТ 3496-74 | |
| 16 | КУЖ 0201424 | Пластина трения 4-2 | |
| 17 | М12х45.56.019 | Болт ГОСТ 7796-70 | |
| 18 | М12.6.019 | Гайка ГОСТ 5915-70 | |
| 19 | 6х22.01.10.019 | Заклепка ГОСТ 10299-80 | |
| 20 | 6х26.01.10.019 | Заклепка ГОСТ 10299-80 | |
| 21 | 6х32.01.10.019 | Заклепка ГОСТ 10300-80 | |
| 22 | 12.65Г.019 | Шайба ГОСТ 6402-70 | |
| 23 | Н.066.05А | Сегмент 3 ГОСТ 158-74 | |
| 24 | Н.066.56 | Заказать | Пластина противорежущая 2н ГОСТ 156-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
