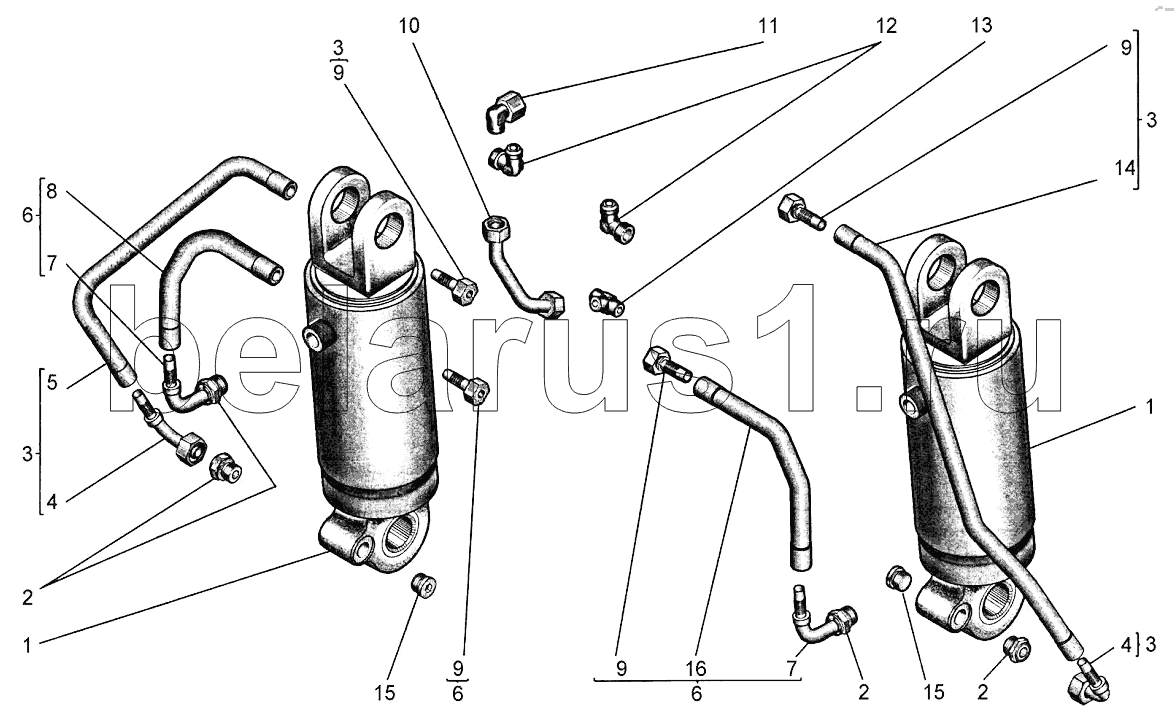

Каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка гидроцилиндров задних
1
1
2
2
2
3
3
3
3
4
4
5
6
6
6
7
7
8
9
9
9
9
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10001272 | Гидроцилиндр | |
| 2 | 10001011 | Штуцер | |
| 3 | 10002146 | Рукав гидравлический | |
| 4 | 10000256 | Штуцер | |
| 5 | 10002146 | Рукав гидравлический | |
| 6 | 10002147 | Рукав гидравлический | |
| 7 | 10000256 | Штуцер | |
| 8 | 10002147 | Рукав гидравлический | |
| 9 | 10000262 | Шланг | |
| 10 | 10001663 | Патрубок | |
| 11 | 10001012 | Штуцер | |
| 12 | 10001010 | Штуцер | |
| 13 | 10000360 | Тройник | |
| 14 | 10000262 | Шланг | |
| 15 | 10002351 | Пробка | |
| 16 | 10002147 | Рукав гидравлический |
