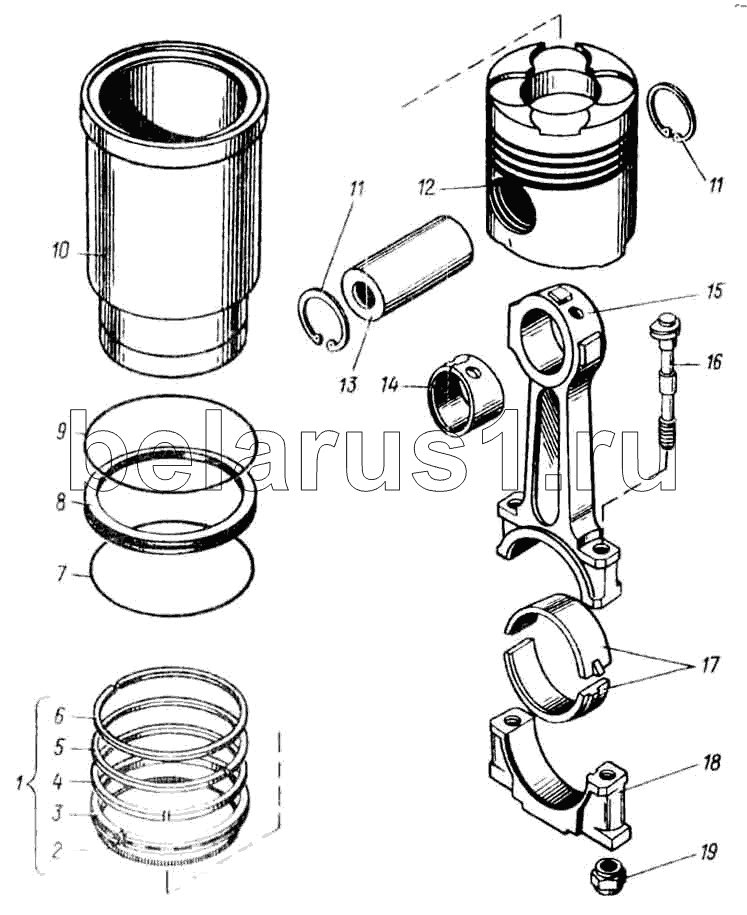

Каталог запасных частей к технике: ЯМЗ-8423. Поршень и шатун
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8401.1000128-10 | 8401.1000128-10 | Гильза, поршень, поршневой палец, поршневые и уплотнительные кольца, комплект | |
| 842.1000104 | 842.1000104 | Вкладыши шатуна, комплект | |
| 842.10001104-Р3 | 842.10001104-Р3 | Вкладыши шатуна 3-го ремонтного размера, комплект | |
| 842.1000104-Р2 | 842.1000104-Р2 | Вкладыши шатуна 2-го ремонтного размера (комплект) | |
| 842.1000104-Р1 | 842.1000104-Р1 | Вкладыши шатуна 1-го ремонтного размера (комплект) | |
| 840.1004005 | 840.1004005 | Болт и гайка шатуна, комплект | |
| 1 | 8401.1004002 | Комплект поршневых колец | |
| 2 | 840.1004038 | Расширитель маслосъемного кольца | |
| 3 | 840.1004035 | Кольцо маслосъемное | |
| 4 | 8401.1004025 | Кольцо компрессионное | |
| 5 | 8401.1004032-01 | Кольцо компрессионное второе | |
| 6 | 840.1004030 | Кольцо компрессионное верхнее | |
| 7 | 150-155-25-2-5 | Кольцо уплотнительное | |
| 8 | 840.1002040 | Кольцо уплотнительное | |
| 9 | 160-170-58-2-5 | Заказать | Кольцо уплотнительное |
| 10 | 840.1002021-10 | Гильза цилиндра | |
| 11 | 8401.1004022 | Кольцо пружинное упорное | |
| 12 | 8401.1004015 | Поршень | |
| 13 | 8401.1004020 | Палец поршневой | |
| 14 | 8401.1004052-01 | Втулка шатуна | |
| 15 | 8401.1004045 | Шатун в сборе | |
| 16 | 840.1004062 | Болт крышки шатуна | |
| 17 | 840.1004058 | Вкладыш нижней головки шатуна | |
| 18 | 8401.1004055 | Крышка шатуна | |
| 19 | 840.1004064 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
