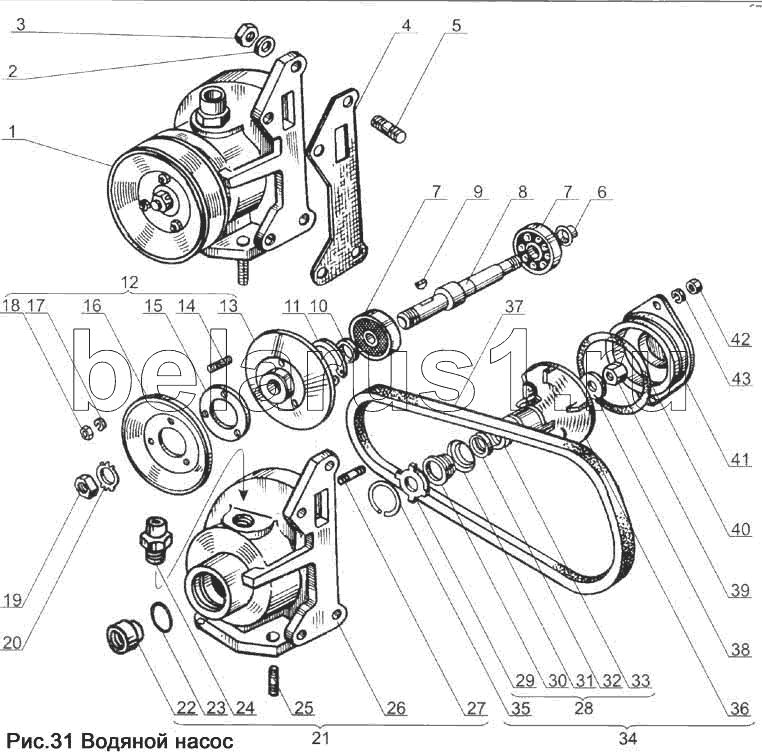

Каталог запасных частей к технике: ЯМЗ-238Д и Б. Водяной насос

1

2

3

4

5

6

8

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

38

39

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	236-1307010-А3	Заказать	Насос водяной в сборе
2	252136-П2		Шайба 10 пружинная
3	250513-П29		Гайка
4	236-1307048-А	Заказать	Прокладка
5	216259-П29		Шпилька
6	201-1307026-А		Водосбрасыватель валика
8	236-1307023-В2		Валик
10	236-1307111		Втулка распорная
11	236-1307081		Кольцо запорное
12	236-1307212-Б3	Заказать	Шкив привода насоса
13	236-1307216-В		Ступица шкива
14	310403-П29		Шпилька
15	236-1307222-Б		Прокладка шкива регулировочная
16	236-1307218-Б3		Боковина шкива
17	252135-П2		Шайба пружинная
18	250510-П29		Гайка
19	250636-П29		Гайка
20	312536-П29		Шайба
21	236-1307014-Г		Корпус водяного насоса в сборе
22	236-1307017-В		Втулка корпуса
23	25 3111 2082		Кольцо 034-038-25-2-1
24	236-1306082		Штуцер трубки слива масла
25	216258-П29		Шпилька
26	236-1307015-Г		Корпус
27	216233-П29		Шпилька
28	236-1307029		Манжета, большая и малая обоймы манжеты,упорное кольцо и пружина манжеты (комплект для ремонта)
29	236-1307035-А3		Кольцо упорное
30	240-1307038		Манжета торцового уплотнения водяного насоса
31	240-1307036		Обойма манжеты торцового уплотнения большая
32	201-1307037		Обойма манжеты малая
33	201-1307034-А		Пружина торцового уплотнения
34	236-1307030-Б		Крыльчатка с манжетой в сборе
35	236-1307033		Кольцо стопорное
36	236-1307032-Б		Крыльчатка
38	312484-П		Шайба стопорная
39	312115-П		Гайка колпачковая
40	2531112198		Кольцо 089-095-36-2-1
41	236-1307045-Б		Крышка корпуса насоса
42	250511-П29		Гайка
43	252135-П2		Шайба пружинная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
