Каталог запасных частей к технике: ММЗ Д-245S2. Генератор и его установка
1
2
3
4
5
5
6
6
7
7
8
9
10
10
11
12
13

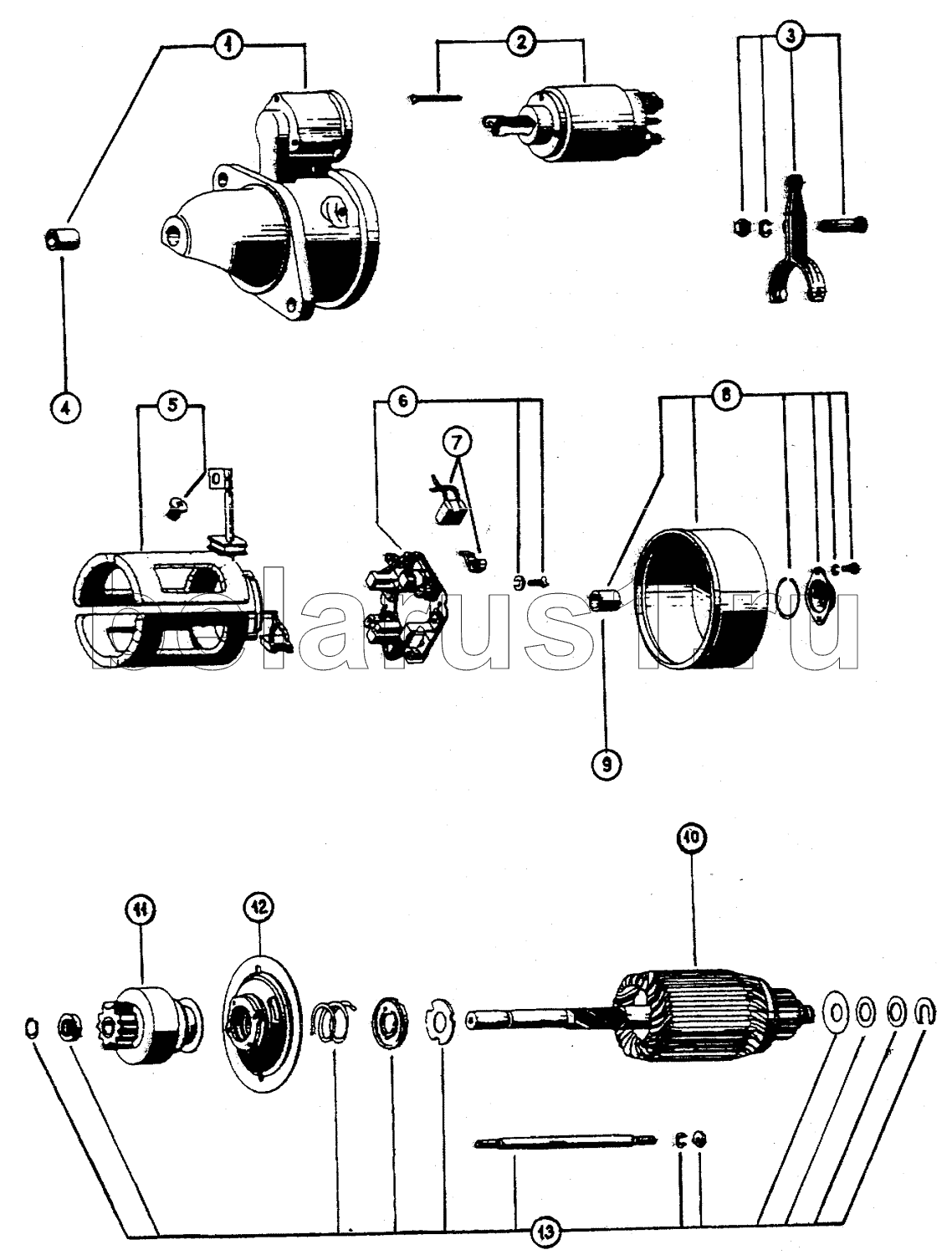

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11.131.006 | 11.131.006 | AZJ 3353 24B | |
| 15.200.243 | 15.200.243 | Пружина | |
| 11.131.104 | 11.131.104 | AZJ 3381 24B | |
| 1 | 16.281.793 | Передняя крышка | |
| 2 | 16.670.263 | Заказать | Реле |
| 3 | 16.901.700 | Рычаг | |
| 4 | 15.120.243 | Заказать | Втулка подшипника |
| 5 | 16.500.745 | Обмотка | |
| 5 | 16.500.773 | Обмотка | |
| 6 | 16.903.773 | Щёткодержатель | |
| 6 | 16.901.626 | Щёткодержатель | |
| 7 | 16.770.121 | Щётка | |
| 7 | 16.770.119 | Щётка | |
| 8 | 16.283.449 | Крышка задняя | |
| 9 | 15.120.155 | Заказать | Втулка подшипника |
| 10 | 16.360.703 | Ротор | |
| 10 | 16.361.820 | Ротор | |
| 11 | 16.903.550 | Заказать | Бендикс |
| 12 | 16.281.299 | Средняя крышка | |
| 13 | Крепёжныедетали | Крепёжные детали |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
