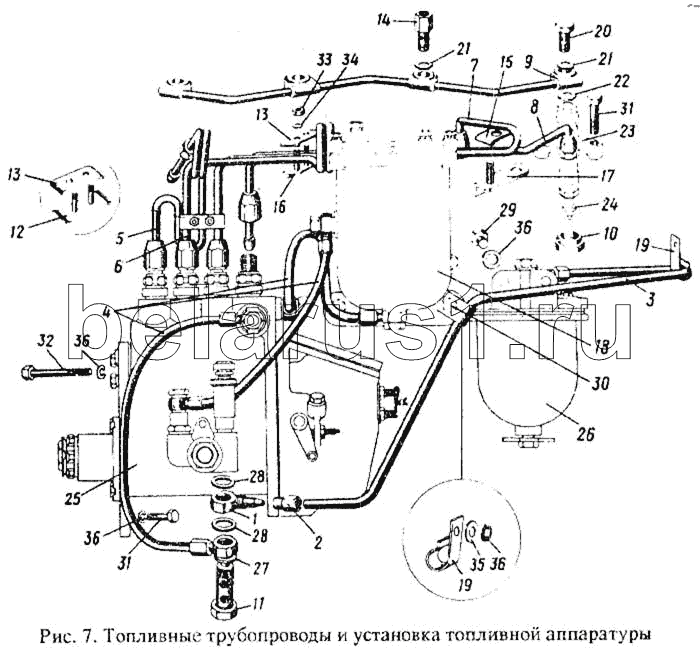

Каталог запасных частей к технике: ММЗ Д-242. Топливные трубопроводы и установка топливной аппаратуры
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1104300 | 240-1104300 | Трубка топливная | |
| 240-1104115-01 | 240-1104115-01 | Угольник с гайкой | |
| 1 | 240-1104118-01 | Угольник | |
| 2 | 240-1104119-01 | Гайка | |
| 3 | 240-1104160-01 | Трубка | |
| 4 | 240-1104160-03 | Заказать Заказать | Трубка |
| 5 | 240-1104300-05 | Трубка | |
| 6 | 240-1104300-06 | Трубка | |
| 7 | 240-1104300-07 | Трубка | |
| 8 | 240-1104300-08 | Трубка | |
| 9 | 240-1104320-А2-04 | Заказать | Трубопровод |
| 10 | 240-1111036-Б | Заказать Заказать | Кольцо защитное |
| 11 | 240-1111103-А-01 | Болт | |
| 12 | 240-1111105-01 | Колодка | |
| 13 | 240-1111106-01 | Колодка | |
| 14 | 240-1111112-01 | Заказать | Штуцер |
| 15 | 240-1111114-01 | Колодка | |
| 16 | 240-1111115-А0-1 | Кронштейн | |
| 17 | 240-1111125-А-01 | Кронштейн | |
| 18 | 240-1117010-А-01 | Фильтр топливный (1-14) | |
| 19 | 50-1111101-Б2-01 | Хомутик | |
| 20 | 36-1104787-01 | Болт | |
| 21 | 36-1104788 | Кольцо | |
| 22 | 36-1104788-01 | Прокладка | |
| 23 | 14.1112010-01 | Форсунка ФД-22М (1-15) | |
| 24 | 240-1111129 | Прокладка | |
| 24 | 11.1112208-01 | Прокладка | |
| 25 | 4УТНМ-1111005-101-01 (Д-244) | Насос топливный с регулятором | |
| 25 | 4УТНМ-1111005-21 (Д-242) | Насос топливный с регулятором | |
| 26 | 240-1105010-01 | Фильтр топливный грубой очистки (1-14) | |
| 26 | А23.30.000-01-10 | Фильтр-отстойник (1-12) | |
| 27 | Д18-055-А | Заказать | Кольцо уплотнительное |
| 28 | Д18-055-А-01 | Кольцо уплотнительное | |
| 29 | М10-6gх25.88.35.019 | Болт | |
| 30 | М10-6gх30.88.35.019 | Болт | |
| 31 | М10-6gх35.88.35.019 | Болт | |
| 32 | М10-6gх120.88.35.019 | Болт | |
| 33 | М6.6Н.019 | Гайка | |
| 34 | 6.65Г.06 | Шайба | |
| 35 | 10.01.019 | Шайба | |
| 36 | 10.65Г.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
